GB3836.1-2000 爆炸性气体环境用电气设备第1部分:通用要求
来源:百度文库  浏览次数:8798  日期:2014年6月16日



前言
  本标准是根据国际标准IEC600079-01998《爆炸性气体环境用电气设备 第0部分:通用要求》对GB3836.1-1983进行修订的,在技术内容上与IEC600079-01998等效,编写规则上与之等同并符合GB-T1.1-1993的规定。
  本标准在《爆炸性气体环境用电气设备》的总标题下分以下部分:
  第1部分:通用要求
  第2部分:隔爆型“d”
  第3部分:增安型“e”
  第4部分:本质安全型“i”
  第5部分:正压型“p”
  第6部分:充油型“o”
  第7部分:充砂型“q”
  第9部分:浇封型“m”
  在根据IEC60079-01998修订GB3836.1-1983时,为解决类电气设备非金属材料外壳的防火问题,增加了对塑料外壳的阻燃性要求。见附表E
  本标准还保留了GB3836.1-1983中的部分内容:
  1) 检验程序,以适应我国防爆电气产品检验的需要,见附录A
  2类电气设备的防潮要求,以满足我国煤矿潮湿环境条件的特殊要求,见附录C
  3类手持式或支架式电钻(以及附带的插接装置)、携带式仪器仪表、灯具的外壳,可采用抗拉强度不低于120MPa,且按GB13813规定的摩擦火花试验方法考核合格的轻合金制造。保留该内容,以解决我国某些特殊手持式电气设备的轻量化问题(见8.3)。
  本标准与GB3836.1-1983相比,有以下重要改变:
  1) 标准名称的修订,即将《爆炸性环境用防爆电气设备》改为《爆炸性气体环境用电气设备》;
  2) 将术语爆炸性气体混合物修订为爆炸性气体环境
  3) 塑料外壳为解决静电电荷堆积,增加了外壳表面积限制、防止静电电荷堆积的结构措施、抗光老化规定阻燃性能规定等;
  4) 修订了类电气设备外壳用轻金属含镁量的规定;
  5) 外接地连接件的尺寸修订为与内接地连接件尺寸一样;

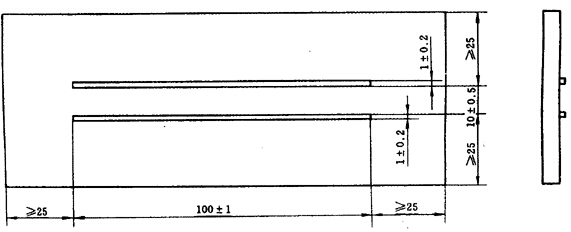

  6) 塑料外壳的表面电阻测量方法修订为测量相距(10±0.5mm、长(100±1mm、宽(1±0.2mm的两平行直线段间的电阻值;
  7) 增加了Ex元件、熔断器、插接装置、手提灯和帽灯等内容;
  8) 在试验部分增加了塑料的阻燃试验、塑料耐光老化试验、轻合金摩擦火花安全性试验等;

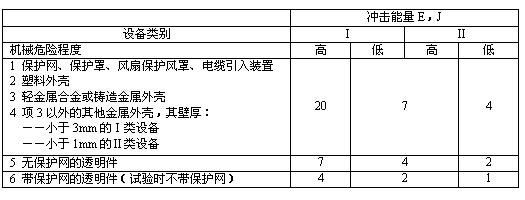

  9类电气设备无保护的透明件,在高机械危险的情况下,冲击试验能量从GB3836.1-198310J降为7J;冲击试验环境温度由(25±10修订为(20±5
  10) 取消了玻璃透明件用尼龙冲头作冲击试验的规定;
  11) 防爆电气设备送审时,只要求制造厂送与防爆性能有关的资料,但增加了有关工厂产品质量保证文件资料的要求。
  本标准是爆炸性气体环境用电气设备基础标准。防爆电气设备产品标准与本标准抵触时,应以本标准。
  本标准从实施之日起,同时代替GB3836.1-1983
  本标准的附录A、附录C、附录D、附录E、附录F都是标准的附录。
  本标准的附录B、附录G都是提示的附录。
  本标准由国家机械工业局提出。
  本标准由全国防爆电气设备标准化技术委员会归口。
  本标准起草单位:机械工业部南阳防爆电气研究所、煤炭科学研究总院抚顺分院和重庆分院、沈阳电气传动研究所等。
  本标准主要起草人:郭建堂、陈在学、黄荣光、万邵珀、季明焕、王军。
  本标准19838月首次发布,20001月第1次修订。
  本标准委托全国防爆电气设备标准化技术委员会负责解释。
  IEC前言
  1) 国际电工委员会(IEC)是一个国际性的标准化组织,它是由所有的国家电工技术委员会(IEC National Committees)组成的。IEC的宗旨是为了促进电工领域中有关标准化的所有问题的国际性合作。为此目的,除了其他活动外,IEC还出版国际标准。标准制定委托各个技术委员会进行。在该准备工作中,对该专题感兴趣的任何IEC国家委员会都可以参加。在标准的制定中,国际性的、政府与非政府性及与IEC有关的组织,也可以参与该工作。按照两组织之间协商的条件决定,IEC紧密地与国际标准化组织(ISO)合作。
  2 IEC关于技术问题的正式决议或协议都尽可能地反映国际间的一致意见,因为对该专题特别感兴趣的各国家委员会在该技术委员会中都有代表参加。
  3) 他们具有国际上通用的推荐形式,以标准、技术报告或指南的形式出版,并在这个意义上为各国家委员会认可。
  4) 为了促进国际间的统一,IEC各国家委员会都同意在本国标准和区域性标准的最大允许范围内采用IEC国际标准。IEC标准和各国相应标准或区域性标准之间如有差别,均应在各国家标准的文本中清楚地表明。
  5) 国际电工委员会(IEC)对批准程序没有规定。因此对宣称某设备符合国际标准的某个标准时,国际电工委员会不承担任何责任。
  6) 值得注意的是本国际标准的某些部分可能涉及专利权,国际电工委员会对某些等同或全部等同将不负任何责任。
  国际标准IEC60079-0IECTC31“爆炸性环境用电气设备技术委员会制定。
  该第3版将删除和代替1983年出版的第2版本并且进行了技术修订。
  该国际标准是以CENELEC出版的欧洲标准EN 500141992)为基础制定的。
  本标准以下列文件为根据

本标准投票批准的全部情况可以在上表所列的投票报告中查到。
  附录B和附录C构成本标准的整体部分。附录A和附录D是非标准内容。
  1 范围
  1 1本标准规定了爆炸性气体环境用电气设备、Ex引入装置、Ex元件的结构、检验和标志的通用要求及检验程序。1]
  采用说明
  1]IEC60079-0中无检验程序的具体规定,本标准在附录A中加以规定。
  1 2本标准将由下列防爆型式专用标准补充或修改。
  GB3836.2 爆炸性气体环境用电气设备 第2部分:隔爆型“d”
  GB3836.3 爆炸性气体环境用电气设备 第3部分:增安型“e”
  GB3836.4 爆炸性气体环境用电气设备 第4部分:本质安全型“i”
  GB3836.5 爆炸性气体环境用电气设备 第5部分:正压型“p”
  GB3836.6 爆炸性气体环境用电气设备 第6部分:充油型“o”
  GB3836.7 爆炸性气体环境用电气设备 第7部分:充砂型“q”
  GB3836.9 爆炸性气体环境用电气设备 第9部分:浇封型“m”
  GB7957 矿用安全帽灯
  1 3 以上标准和本标准不适用于医用电气设备、发爆器、发爆器试验仪和点火电路试验仪。
  注
  1 除上述防爆型式外,GB3836.8无火花型“n”也适用于爆炸性环境
  2 电气设备采用标准和1.2条专用标准未包括的防爆型式时,经检验单位认可,可作为特殊型电气设备,标志为“s”
  2 引用标准
  下列标准所包含的条文,通过本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
  GB-T70-1985 内六角圆柱头螺钉(eqv ISO47621977
  GB-T77-1985 内六角平端紧定螺钉(eqv ISO40261977
  GB-T78-1985 内六角锥端紧定螺钉(eqv ISO40271977
  GB-T79-1985 内六角圆柱端紧定螺钉(eqv ISO40281977
  GB-T80-1985 内六角凹端紧定螺钉(eqv ISO40291977
  GB-T2423.4-1993 电工电子产品基本环境试验规程 试验Db:交变湿热试验方法(eqvIEC60068-2-301980
  GB3836.11-1991 爆炸性环境用防爆电器设备 最大试验安全间隙测定方法(eqv IEC60079-1A1975
  GB3836.12-1991 爆炸性环境用防爆电器设备 气体或蒸汽混合物按照其最大试验安全间隙和最小点燃电流的分级(eqv IEC60079-121978
  GB4208-1993 外壳防护等级(IP代码)(eqv IEC605291989
  GB-T4942.1-1985 电机外壳防护分级(eqv IEC60034-51981
  GB-T5277-1985 紧固件 螺柱和螺钉通孔(eqv ISO2731979
  GB-T5782-1986 六角头螺栓-AB级(eqv ISO40141979
  GB-T5783-1986 六角头螺栓一全螺纹-AB级(eqv ISO40171979
  GB-T6031-1998 硫化橡胶国际硬度的测定(3085 IRHD)常规试验方法(idt ISO481994
  GB-T6170-1986 1型六角螺母 AB级(eqv ISO40321979
  GB-T7957-1987 矿用安全帽灯
  GB-T9145-1988 商品紧固件的中等精度 普通螺纹极限尺寸(eqv ISO965/21980
  GB-T9341-1988 塑料弯曲性能试验方法(eqv ISO1781975
  GB-T11020-1989 测量固体电气绝缘体材料暴露在引燃源后燃烧性能的试验方法(eqv IEC7071981
  GB-T11026.1-1989 确定电气绝缘材料耐热性的导则 制定老化试验方法和评价试验结果的总规程(eqv IEC60216-11987
  GB13813-1992 煤矿用金属材料摩擦火花安全性试验方法和判定规则
  JB-T7192-1995 商品紧固件的普通螺纹选用系列
  IEC60079-41975 爆炸性环境用防爆电气设备 第4部分:确定引燃温度的试验方法
  IEC601921973 低压钠灯
  IEC60216-21990 确定电气绝缘材料耐热性的导则 第2部分:试验判断标准的选择
  IEC606621980 高压纳灯
  IEC60947-11996 低压开关和控制器 第1部分:总规程
  ISO1791993 塑料 硬塑料摆锤式冲击试验强度测量方法
  ISO286-21988 公差和配合的ISO系统 第2部分:孔和轴的标准公差等级和极限偏差表
  ISO527-21993 塑料 抗拉性能的测量 第2部分:成型塑料和模压塑料
  ISO18171985 硫化橡胶 对液体影响的测定
  ISO4892-11994 塑料 暴露于实验室光源的试验方法
  3 定义和符号
  本标准采用下列定义和符号。
  31 电气设备 electrical apparatus
  系一切利用电能的设备的整体和部分,如发电、输电、配电、蓄电、电测、调节、变流、用电设备和电讯工程设备等。
  32 爆炸性环境 potentially explosive atmosphere
  可能发生爆炸的环境。
  33 爆炸性气体环境 explosive gas atmosphere
  大气条件下,气体、蒸气或雾状的可燃物质与空气构成的混合物,在该混合物中点燃后,燃烧将传遍整个未燃混合物的环境。
  34 试验用爆炸性混合物 explosive test mixture
  用于防爆电气设备试验的特定爆炸性混合物。
  35 爆炸性气体环境的引燃温度 ignition temperature of an explosive gas atmosphere
  按照IEC60079-4规定的方法进行试验时,能够引燃爆炸气体与空气混合物的热表面最低温度。
  36 工作温度 service temperature
  设备在额定运行时所达到的温度。
  37 最高工作温度 maximum service temperature
  工作温度的最高值。
  注:每个设备的不同部件最高工作温度可能不同。
  38 最高表面温度 maximum surface temperature
  电气设备在允许的最不利条件下运行时,其表面或任一部分可能达到的并有可能引燃周围爆炸气体环境的最高温度。
  注
  1 制造厂应给出其产品标准并在其设计中考虑以下条件:
  ——防爆型式有关标准规定的故障条件;
  ——其他标准规定的运行条件,包括制造厂认可的过载状态;
  ——制造厂规定的其他运行条件。
  2 此处所述高表面温度可能是外表面温度也可能是内表面温度,这取决于防爆型式。
  39 外壳 enclosure
  为实现电气设备防爆型式或防护等级(IP)的所有壁、门、盖、电缆引入装置、杆、转轴、心轴等构成的整体。
  310 防爆型式 type of protection
  为防止电气设备引起周围爆炸性气体环境引燃而采取的特定措施。
  311 外壳防护等级(IPdegree of protection of enclosure(IP)
  代码前面加符号IP,用以表明电气设备外壳
  ——防止人员触及外壳内部带电部件和活动部件(光滑的转轴及类似件除外);
  ——防止固体外物进入设备内部;
  ——防止液体浸入电气设备内部。
  注:提供防护等级IP的外壳不必等同1.2所列防爆型式的设备外壳。
  312 额定值 rated value
  由制造厂给定的用以规定设备、装置或元件工作条件的一组数值。
  313 额定 rating
  额定值和运行条件的集合。

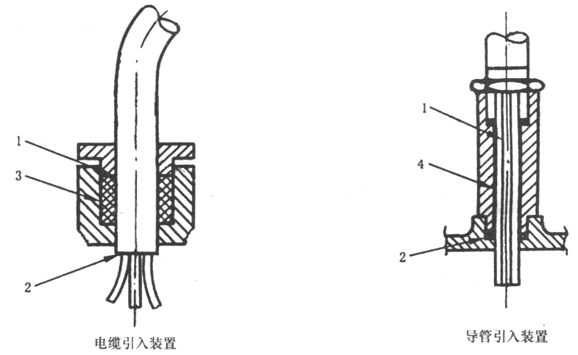

  314 电缆引入装置 cable entey
  允许将一根或多根电缆或光缆引入电气设备内部并能保证其防爆型式的装置。
  315 Ex电缆入半装置 Ex cable entey
  作为一种设备单独试验并取证,和设备外壳一起安装而不需再发证书的电缆引入装置。
  316 导管引入装置 conduit entey
  将导管引入电气设备内而仍保持其防爆型式的一种装置。
  317 压紧元件 compression element
  电缆引入装置的一个用于对密封圈施加压力以保证其有效功能的元件。
  318 夹紧装置 clamping device
  引入装置中用于防止电缆被拉伸或扭转而影响到连接件的元件。
  319 密封圈 sealing ring
  在电缆、导管引入装置中,为了确保引入装置与电缆或导管之间的密封性所采用的环状物。
  320 接线空腔 terminal compartment
  与主体外壳分离或者属于主体外壳一部分,与主体外壳连通或不连通的包含连接件的空腔。
  321 连接件 connection facilities
  用于与外电路导线进行电气连接的端子、螺钉或其他零件。
  322 绝缘套管 bushing
  用于将一根或多根导体穿过外壳壁的绝缘装置。
  323 Ex元件 Ex component
  不能单独使用并具有符号“U”,当与其他电气设备或系统一起使用时需要附加认证的爆炸性气体环境用电气设备的部件或组件(Ex电缆引入装置除外)。
  324 符号“X”“X” symbol
  一种加在防爆合格证编号后的表明其安全使用特定条件的符号。
  325 符号“U”“U” symbol
  一种加在防爆合格证编号后的表明该产品为Ex元件的符号。
  注:符号“X”“U”不能同时使用。
  326 证书 certificate
  用于确定设备符号标准的要求,型式试验和适应的例行试验的文件。证书可以针对Ex设备或Ex元件。
  注:证书可以由制造厂、用户或第三方如IECEx体系认可的认证机构、国家认证机构或授权的个人颁发。
  4 电气设备分类和温度组别
  41 爆炸性气体环境用电气设备分为:
  类:煤矿用电气设备;
  类:除煤矿外的其他爆炸性气体环境用电气设备。
  用于煤矿的电气设备,其爆炸性气体环境除了甲烷外,可能还含有其他成份的爆炸性气体时,应按照类和类相应气体的要求进行制造和检验。该电气设备应有相应标准(例如ExdⅠ/ⅡBT3ExdⅠ/ⅡNH3))。
  42 Ⅱ类电气设备可以按爆炸性气体的特性进一步分类。
  421 Ⅱ类隔爆型“d”和本质安全型“i”电气设备又分为ⅡAⅡBⅡC类。
  注

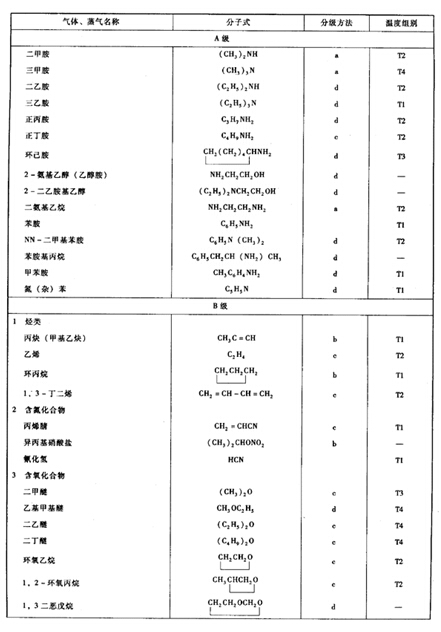

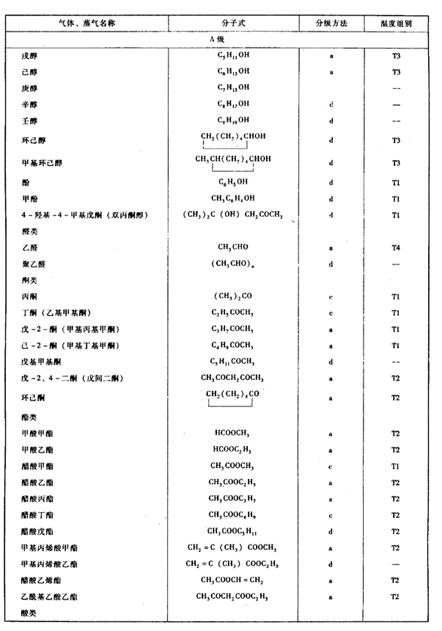

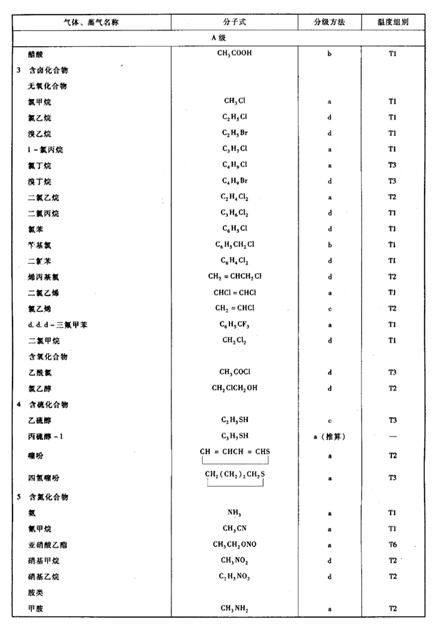

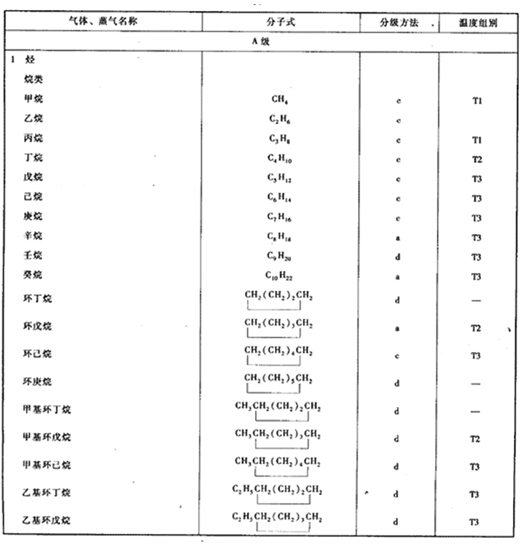

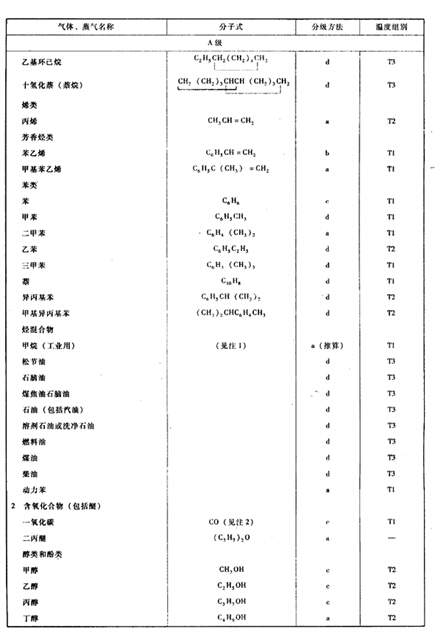

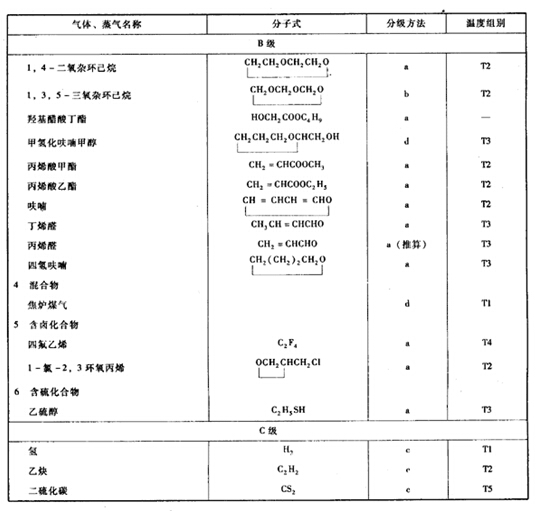

  1 这种分类对于隔爆型电气设备按最大试验安全间隙(MESG)、对于本质安全型电气设备按最小引燃电流(MIC)划分(见附录B);
  2 标志ⅡB的设备可适用于ⅡA设备的使用条件,标志ⅡC的设备可适用于ⅡAⅡB设备的使用条件。
  422 所有防爆型式的类电气设备分为T1~T6组,并按5.1.2标出与最高表面温度有关的标志。
  43 电气设备可以按某一特定爆炸性气体进行检验,在该情况下,电气设备应取得相应的证书和标志。
  5 温度
  5 1 最高表面温度
  511 对于类电气设备,其最高表面温度应按23.2的要求在有关文件中规定。
  最高表面温度不应超过:
  ——150℃,当电气设备表面可能堆积煤尘时;
  ——450℃,当电气设备表面不会堆积或采取措施(例如密封防尘或通风)可以防止堆积煤尘时。电气设备的实际最高表面温度应在铭牌上标示出来,或在防爆合格证号之后加符号“X”
  注:用户选用类电气设备时,如果温度超过150℃的设备表面上可能堆积煤尘时,则应考虑煤尘的影响及其着火温度。
  512 Ⅱ类电气设备应按照27.26)的规定作温度标志,在优先按表1标出温度分组,或标实际最高表面温度。必要时给出其限定使用的气体名称。

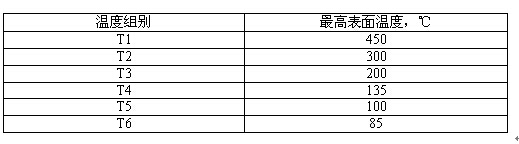

  表1 Ⅱ类电气设备的最高表面温度分组

 52 环境温度

  电气设备应设计在环境温度为-20℃~+40℃下使用,在此时不需附加标志。
  若环境温度超出上述范围应视为特殊情况,制造厂应将环境温度范围在资料中给出,并在铭牌上标出符号TaTamb和特殊环境温度范围;或按27.29)规定在防爆合格证编号后加符号“X”(见表2)。

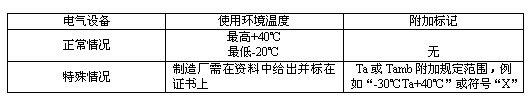

  表2 使用环境温度和附加标记

53 表面温度和引燃温度
  最高表面温度应低于爆炸性气体环境的引燃温度。某些结构元件,其总表面积不大于10cm2时,其最高表面温度相对于实测引燃温度对于类或类电气设备具有下列安全裕度时,该元件的最高表面温度允许超过电气设备上标志的组别温度:
  a) T1T2T3组电气设备为50℃
  b) T4T5T6组和类电气设备为25℃
  这个安全裕度应依据类似结构元件的经验,或通过电气设备在相应的爆炸性混合物中进行试验来保证。
  注:试验时,安全裕度可通过提高环境温度的办法来达到。
  本安电路中的小元件最高表面温度的特殊裕度按GB3836.4的规定。
  6 对所有电气设备的规定
  6 1 爆炸性气体环境用电气设备应符合本标准的规定,并符合1.2所述防爆型式专用标准对本标准的修正。
  注:如果电气设备承受一些不利的特殊条件(如:运行条件恶劣、潮湿影响、化学剂的影响、环境温度的变化)则用户应说明这些要求,并且由用户和制造厂之间商定相应的措施。类电气设备防潮要求见附录C1]
  采用说明:
  1]IEC60079-0中对类电气设备防潮要求无具体规定,本标准增加的“Ⅰ类电气设备防潮要求见附录C
  62 开启外壳门、盖的允许时间
  621内装电容器且具有快动式门或盖的电气设备外壳,由断电至开盖的时间间隔须大于电容器放电至下列剩余能量所需的时间:
  ——当充电电压在200V及以上时:
  ⅠAⅡA电气设备:0.2mJ
  ⅡB电气设备:0.06mJ
  ⅡC电气设备:0.02mJ
  ——当充电电压低于200V时,剩余能量值可为上述能量值的2倍。
  622 内装热元件且具有快动式门或盖的电气设备外壳,由断电至开盖的时间间隔须大于热元件温度降至低于电气设备允许最高表面温度所需的时间。
  623 应设警告牌标明6.2.16.2.2规定的时间间隔(如:放电后X分钟方可打开X为所需延迟时间),或设有爆炸性气体时请勿打开的警告牌。
  7 非金属外壳和外壳的非金属部件
  非金属外壳及与防爆型式关联的外壳非金属部件均应按23.4.7的规定进行试验。与防爆型式关联的密封圈按附录D3.3的规定试验。
  7 1 材料的规定
  711 23.2制造厂提供的资料应规定外壳及外壳部件的材料和加工工艺过程。
  712 对于塑料的规定应包括:
  ――制造厂名称:
  ――准确完整的参考资料、颜色、包含的充填物及其他添加剂的含量(也可给出标准号);
  ――表面处理(如抛光等);
  ――对应热稳定曲线20000h点的温度指数T1,在该点按照GB-T11026.1IEC60216-2GB-T9341测定弯曲强度降低不超过50%。如果材料在热辐射之前试验不折断,则温度指数按照ISO527-2标准用1A1B类试棒测定的抗拉强度确定。
  上述特性的数值应由制造厂提供并负责。
  72 热稳定性
  在最高环境温度下(见5.2),塑料外壳或外壳部件最热点的温度(见23.4.6.1)至少应比对应20000h点的温度指数T120K。塑料外壳或外壳部件还应具有耐热和耐寒性能(见23.4.7.323.4.7.4)。
  7 3 塑料外壳及外壳部件的静电电荷
  本要求仅适用于下列设备的塑料外壳、外壳的塑料部件和设备的其他暴露塑料部件:
  ――移动式电气设备;
  ――可能被摩擦或擦拭塑料部件的固定式电气设备。
  731 I类电气设备
  塑料外壳表面面积大于100cm2时,应设计为在正常使用维护和进行清洁的情况下能防止产生引燃危险的静电电荷的结构。
  塑料外壳表面按照23.4.7.8在温度为(23±2、相对湿度为(50±5)%的条件下测量时,测得的表面绝缘电阻不应超过1GΩ;或者用选择外壳和外壳部件的尺寸、形状和布置,或者采取其他保护方法,以防止引燃危险的静电电荷产生。
  如果在设计上不能避免引燃危险时,则应有一个警告牌标明在运行中须采用的安全措施。
  注
  1 在选择电气绝缘材料时,应考虑其最小表面绝缘电阻,以防止因裸露的塑料部件碰触带电件而产生的问题。
  2 用于爆炸性气体长时间或持续存在的场所的塑料外壳还应有更进一步的限制。
  732 Ⅱ类电气设备
  塑料外壳应设计成为在正常使用、维护和进行清洁的情况下,能避免产生引燃危险的静电电荷的结构,该要求可通过下列措施之一来满足:
  a) 合理选材,使其按23.4.7.8要求在温度为(23±2、相对湿度(50±5)%条件下测量的表面绝缘电阻不超过1GΩ
  b) 通过限定塑料外壳或外壳塑料部件的最大表面面积(见注2):
  ――对于ⅡAⅡB类电气设备不得超过100cm2,如果在塑料裸露部分用接地金属框架围住,则最大面积允许增加至400cm2
  ――对于ⅡC类电气设备包括透明件不得超过20cm2,如果塑料部件有附加防静电电荷措施,最大面积允许增加至100cm2
  c) 选择合理尺寸、形状和布置、或用其他安全措施使其不产生危险静电电荷。
  如果不能通过外壳的设计来避免引燃危险时,则应设置一个警告牌标明在运行中采用的安全措施。
  注
  1 在选择电气绝缘材料时,应考虑其最小表面绝缘电阻,以防止因裸露的塑料部件碰触带电件而产生的问题。
  2 用于爆炸性气体长时间或持续存在的场所(0区)的塑料外壳还应有更进一步的限制。
  74 I类电气设备塑料外壳应具有阻燃性能1]
  采用说明
  1]IEC60079-0中无此具体规定,本标准增加该要求,见附录E
  75 螺孔
  运行中为调节、检查或其他操作而要打开的盖子的坚固螺栓孔,只有螺纹形状适合于塑料材料时,才能在塑料外壳上攻螺孔。
  8 含轻金属的外壳
  8 1 制造类电气设备外壳的材料,按质量百分比,铝、钛和镁的总含量不允许大于15%,并且钛和镁总含量不允许大于6%
  制造类电气设备外壳的材料,按质量百分比,含镁量不允许大于6%
  82 在运行中调整、检验或其他工作原因必须打开的盖板,在外壳上的紧固螺钉的螺纹孔,只有在螺纹形状适合于外壳所用的材料的情况下,才允许在外壳上攻螺孔。
  83 Ⅰ类手持式或支架式电钻(及其附带的插接装置)、携带式仪器仪表、灯具有的外壳,可采用抗拉强度不低于120MPa,且按GB13813规定的摩擦火花试验方法考核合格的轻合金制成。2]
  采用说明
  2]删出IEC60079-0“8.1的规定不适用于类携带式测量仪表的条文。增加我国对类手持式电钻、携带式仪器仪表、灯的外壳的规定。
  9 紧固件
  9 1总则
  对保证防爆型式或用于防止触及裸露带电零件所必须的紧固件,只允许用工具才能松开或拆除。
  含轻金属的外壳用的紧固螺钉允许用轻金属或塑料制成,只有紧固材料适用于外壳材料即可。
  92 特殊紧固件
  在防爆型式专用标准中要求用特殊紧固件时,则特殊紧固件应符合以下要求:
  ——螺距应符合JB-T7192的要求,公差配合符合GB-T91456g/6H
  ——螺栓或螺母应符合GB-T5782GB-T5783GB-T6170GB-T70的要求,对于内六角螺栓应符合GB-T77GB-T78GB-T79GB-T80的要求;
  ——电气设备的孔应符合9.3的要求。
  注:类特殊紧因件的头在使用中易于损坏而使防爆性能丧失,应有保护措施,如护圈或沉孔。
  93 电气设备的特殊紧固件用孔

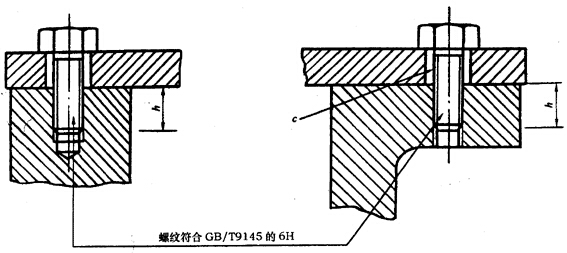

  931 9.2中电气设备紧固孔的螺纹的深度应至少等于相应规格紧固件螺母的全部高度(见图1)。
  932螺纹公差应按照GB-T91456H级,且满足以下规定之一:
  a) 螺栓头下面孔的允许间隙按照ISO286-2不大于H13的中等公差(见图1GB-T5277);


  h≥紧固螺栓的螺纹外直径
  c≤ISO286-2H13级允许最大间隙
  图1 螺纹紧固的公差和间隙

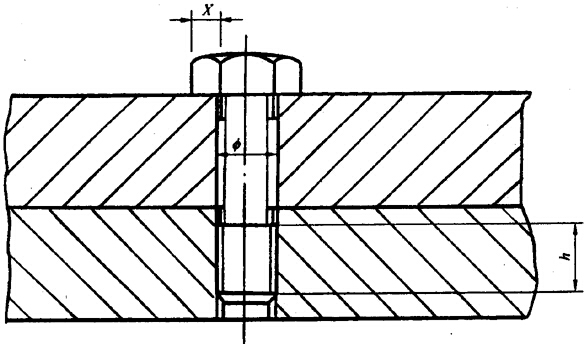

  b) 细杆螺栓头或螺帽下面的孔应攻丝,以保证螺栓不脱落。螺孔的尺寸应保证与被连接件的接触面积至少等于非细杆螺栓在光孔中的接触面积(见图2)。

  φ:与螺纹对应的标准光孔直径
  h≥紧固螺栓的螺纹外直径
  x:细杆紧固螺栓接触尺寸
  x≥全螺纹标准螺栓标准螺栓头的接触尺寸
  图2 细杆紧固螺栓头下面的接触面
  933 对于内六角螺栓,螺纹公差等级为GB-T9145中的6H级,但在紧固以后不得从螺孔中凸出。
  10 联锁装置
  为保持某一防爆型式用的联锁装置,其结构应保证非专用工具不能轻易解除它的作用。
  11 绝缘套管

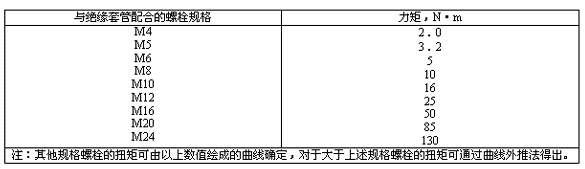

  绝缘套管在接线和拆线中可能承受扭矩时,应安装牢固,并保证所有部位不转动。相应的扭矩试验见23.4.5的表5绝缘套管的试验力矩。
  12 粘接材料
  121 制造厂根据本标准23.2提供的文件,应证明与安全性有关的粘接材料在运行条件下有足够的热稳定性,以适应电气设备的最高温度。材料的极限温度值超过电气设备的最高温度至少20K,热稳定性才是足够的。
  注:如果粘接材料须承受不利运行条件,由制造厂和用户协商解决措施。
  122检验单位不必按12.1的文件检验其性能。
  13 Ex元件

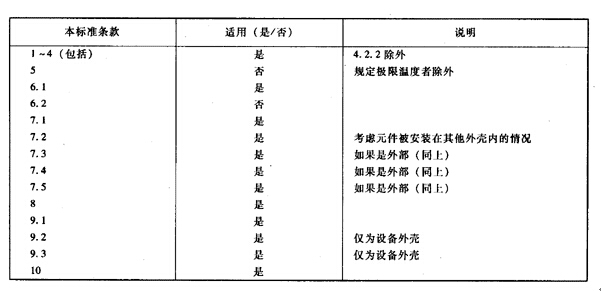

  131 Ex元件应满足附录F的规定,且可以是:
  a) 空外壳;
  b) 与设备一起使用,并且符合1.2所列一个或多个防爆型式的元件或组件。
  132 Ex元件可能按以下方式安装:
  a) 完全装在一个设备外壳内(如增安型接线端子,电流表、加热器或显示器;隔爆型开关元件或恒湿器;本安型电源);
  b) 完全装在设备壳体外(如增安型接地端子,本安型传感器);
  c) 部分装在设备外壳内,部分在外(如隔爆型按扭开关、限位开关或指示灯、增安型电流表、本安型指示器)。
  133 完全安装在外壳内的元件,仅对作为一个单独元件不能检验的部分,安装后进行检检验(如元件安装完后对表面温度、电气间隙和爬电距离的检验)。
  134 对于安装在外壳外或部分在外和部分在内的情况,元件与外壳的交接面应检验其是否符合有关防爆型式的规定,并按23.4.3进行机械试验。
  14 连接件和接线空腔
  141 电气设备应有连接件与外部电路相连,但电气设备在制造中有永久引入电缆者除外。所有带有永久引入电缆的设备应标志“X”,以表明应有适当措施连接电缆的自由端。电缆的自由端应做适当保护。
  142 接线空腔和出线口应有足够尺寸以方便导线连接。
  143 接线空腔应符合1.2所列的一种防爆型式。
  144接线空腔的设计,应使导线按规定连接后,爬电距离和电气间隙符合相应防爆型式标准的规定。
  15 接地连接件
  151 电气设备应在接线空腔内的电路连接件旁设置接地连接件。
  152 电气设备的金属外壳应设置辅助的外接地连接件,外接地连接件应与15.1所要求的连接件有电气连接。移动式电气设备可不设外接地连接件,但应使用具有接地芯线或等效接地芯线的电缆。
  注:电气连接不一定有导线连接。
  153 不必接地的电气设备(如双重绝缘或加强绝缘的电气设备)或不必附加接地的电气设备(如金属外壳上安装金属导管系统),则可不设内接地和外接地连接件。
  154 接地连接件应至少保证与一根导线可靠连接,导线截面积见表3
  表3 保护线最小截面积


  另外,电气设备外接件应能至少与截面积为4mm2的接地线有效连接。
  155连接件应有有效防腐措施,其结构应能防止导线松动、扭转,且有效持久地保持接触压力。
  电气连接的接触压力不应由于工作中绝缘材料尺寸因温度或湿度的变化等原因而受到影响。
  在连接中被连接部分含轻金属材料时,则必须采取特殊的预防措施(例如应用钢质过渡件)。
  16 电缆和导管引入装置
  161 制造厂按23.2提供的文件中应指明引入电缆或导管的位置和最大允许数量。
  162 电缆和导管引入装置装配到电气设备上时,它们的结构和固定不应损害电气设备的防爆特性。当选用引入装置时,应适合电缆引入装置制造厂规定的全部电缆尺寸范围。
  163 电缆和电管引入装置可以作为设备整体的一部分,即构成设备外壳的一个不可分离的部分,在这种情况下,引入装置应与设备一起进行检验。
  注:分离形式、但与设备安装在一起的电缆和导管引入装置,一般分开试验和发证,但若制造厂要求可与设备一起试验和发证。
  164 电缆引入装置,无论是与设备构成整体还是分开都应符合附录D的规定。
  165 Ⅰ类电缆引入装置应有夹紧设置,防止电缆的转动传递到连接件。
  166 导管的引入可以通过螺纹旋到螺纹孔中或紧固在光孔中。螺纹孔和光孔可设在:
  a) 外壳壁上;
  b) 外壳连接板上;
  c) 合适的填料盒中,它属于外壳的一部分或连接在外壳壁上。
  16 7 电气设备外壳上不装电缆或导管引入装置的通孔用的封堵件,应能与设备外壳一起符合1.2相应防爆型式的规定,封堵件只能用工具才能拆除。
  168 在额定工作状态下,如果电缆或导管引入装置部位的温度高于70℃,或在芯线分支部位高于80℃,则在电气设备的外部应设一个指示牌,以便用户选择电缆及布在导管中的导线。

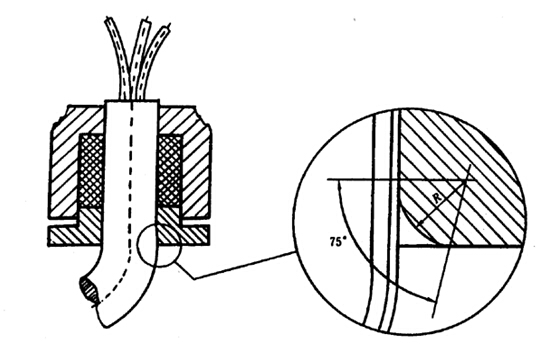

  1— 引入点;2—导线分支点;3—密封圈;4—填料
  图3 引入点和分支点图示
  17 旋转电机的补充规定
  电机轴伸端驱动的外风扇应有风扇罩保护,风扇罩不视为该电气设备的外壳。风扇及风扇罩应符合以下要求。
  17 1 外风扇的通风孔
  旋转电机的外风扇通风孔的防护等级按GB-T4942.1规定,
  ——进风端最低应为IP20
  ——排风端最低应为IP10
  立式旋转电机必须防止垂直落下的异物进入通风孔。类旋转电机,当通风孔的结构和布置使大于12.5mm的异物不能垂直坠落或振动进入到电机的转动部件上时,采用防护等级IP10即满足要求。
  172 通风系统的结构和安装
  风扇、风扇罩和通风孔挡板的抗冲击能力应符合23.4.3.123.4.3.3的规定。
  173 通风系统中的间隙
  在正常工作状态下,外风扇、风扇罩、通风孔挡板和它们的紧固零件相互间的距离最小为风扇最大直径的1/100,且不小于1mm,不必超过5mm。当有关零件经过机械加工时,此距离允许缩小到1mm
  174 外风扇及风扇罩材料
  1741 旋转电机用的外风扇,按第23.4.7.8规定的方法测得的电阻,不得超过1GΩ,但风扇旋转线速度小于50m/s类电机除外。
  1742 制造厂给出的塑料使用温度高于风扇额定运行最高温度20K(在额定范围内),则认为该塑料的热稳定性是合格的。
  1743 旋转电机用含轻金属制造的外风扇,应符合8.18.3的规定。
  18 开关的补充规定
  18 1 触头式开关不允许浸在可燃性绝缘油中。
  18 2 隔离开关(不允许在额定负载时操作)应与负荷断路装置在电气或机械上联锁。
  对于类设备可在隔离开关执行机构旁加严禁带负荷操作的警告牌。
  183 开关柜设有隔离开关时,隔离开关操作位置必须分明,设置上应能清楚地显示出隔离开关的接触位置或可靠地显示出断开位置(详见IEC60947-1),这个隔离开关和开关柜的盖板或门之间的每个联锁都应保证只有当隔离开关的触头完全切断时,盖板和门才有可能打开。
  184 Ⅰ类开关柜的隔离开关操纵机构在其断开位置时,应借助一个扣锁锁住。
  185 如果类开关柜具有短路故障和接地故障的继电器保护,则继电器动作后应锁定。如果开关柜具有能从壳外进行就地复位装置时,则复位装置的盖应采用9.2的特殊紧固件。
  186 外壳内带遥控电路的电路接点若受非手动操作(例如电的、机械的、磁的、光电的、气动的、液压的、声学的、热的作用)而使电路接通或断开时,那么外壳的门和盖应符合以下规定:
  a) 与隔离开关联锁,除非内部的非保护电路已断开;
  b) 或者设置严禁带电开盖的警告牌。
  在上述a)的情况下,如果在隔离开关断开后仍有一些内部元件带电时,为了减少维护人员的危险,带电元件应采用以下保护方式之一:
  11.2规定的防爆型式;
  2)下列防护措施:
  ——电气间隙、爬电距离符合GB38363增安型“e”的规定;并且
  ——内部有一附加壳体把带电件保护在内,该壳体防护等级至少为GB4208IP20,且工具不能通过开口直接接触带电件;
  ——内部增设严禁带电开盖的警告牌。
  19 熔断器的补充规定
  有熔断器的外壳应设联锁装置,仅在电源断电时才能安装或更换内部元件,并且在外壳可靠关合后熔断器方能带电。或者增设严禁带电开盖的警告牌。
  20 插接装置的补充规定
  201 插接装置应符合下列要求之一:
  a) 用机械、电气或其他方法联锁,在带电条件下,插接装置不能断开,当断开时插头不得带电。
  b) 用9.2特殊紧固件连接在一起,并增设严禁带电断开的警告牌。在与电池连接的情况下,如断开前不能断电,则警告标志应为只允许在非危险场所断开
  202 额定电流在10A以内,交流额定电压在250V或直流电压在60V以内时,插接装置如果符合以下全部要求,则不必符合20.1的规定:
  ——插座接在电源侧;
  ——插头与插座分离前有灭弧延迟时间;
  ——在灭弧期间插头插座应符合GB3836.2隔爆型“d”的规定;
  ——分开后的带电件应符合1.2所规定的任一防爆型式。
  203 严禁未插入插座的插头元件带电。
  21 灯具的补充规定
  211 灯具中的光源应有透明保护罩,该透明保护罩可由网孔小于50mm×50mm的保护网来保护,如果网孔超过50mm×50mm则认为该灯具无保护。
  透明罩和保护网应经受23.4.3.1规定的试验。
  灯具的安装不应仅靠一个螺钉。用吊环安装时,吊环可作为灯具的一部分铸造或焊接在外壳上。如果吊环用螺纹旋在外壳上时,应另有防止扭转松动的措施。
  212 除了GB3836.4规定的本质安全型灯具外,灯具可打开的盖子:
  a) 应带有自动联锁装置,使得盖子开启时,灯座的所有电极自动切断电源;
  b) 或设置严禁带电打开的警告牌。
  在上述a)的情况下,如果在断路器断开后,除灯座之外的某些部件仍带电时,为了减少维护人员的危险,带电部件应采用下列防护方式之一:
  c 1.2规定的防爆型式;
  d) 下列防护措施:
  ——断路器的设置应使它不能由手动误操作给非保护件通电;
  ——电气间隙、爬电距离符合GB38363增安型“e”的规定;
  ——内部有附加壳体把带电件保护在内,该壳体防护等级至少为GB4208IP30,且工具不能经过开口直接接触带电件。
  附加壳体上增加严禁带电打开的警告牌。
  213 不允许用游离金属钠灯(符合IEC60192低压钠灯)。可以使用高压钠灯(例如符合IEC60662)。
  22 手提灯和帽灯的补充规定
  221 Ⅰ类帽灯
  类帽灯应符合GB7957矿用安全帽灯的规定。
  222 Ⅱ类帽灯和手提灯
  2221 在灯具处于各种位置状态,均应防止电解液流出。
  注:手提灯和帽灯可能接触电解液的材料应具有耐化学腐蚀性能。
  2222 如果光源和电源是分别设在不同的外壳中用电缆连接时,则电缆引入装置和连接电缆应按附录DD3.1D3.2进行试验。
  23 型式检查和试验
  231 总则
  型式检查和试验的目的在于确认电气设备的样机或样品符合本标准的规定和有关防爆型式的专用标准的规定。
  232 资料审查
  检验单位应审查制造厂所提供的资料是否能够确切和完整地保证电气设备的防爆安全性。
  检验单位还应审查电气设备在图纸上是否遵循了本标准的规定和相应防爆型式专用标准的规定。
  233 样机和样品与资料一致性
  检验单位应确认制造厂提交进行型式试验的电气设备的样机或样品,与制造厂提供的上述审查合格的资料 是否相符。
  234 型式试验
  2341 总则
  样机或样品应由检验单位依据本标准和相应防爆型式专用标准对型式试验的规定进行试验,但是,检验单位
  ——可以取消认为不必要的试验项目,检验单位应记录全部的试验结果和取消项目的取消理由;
  ——不应对Ex元件已试验过的项目进行重复试验。
  试验可以在检验单位的试验室进行,也可以在检验单位监督下的其他地点进行。
  为了使电气设备符合本标准的规定和有关防爆型式专用标准的规定,检验单位可以按实际情况要求制造厂对电气设备进行修改。
  2342 各项试验都应在检验单位认为最不利的情况下进行。
  2343 机械试验
  23431 冲击试验

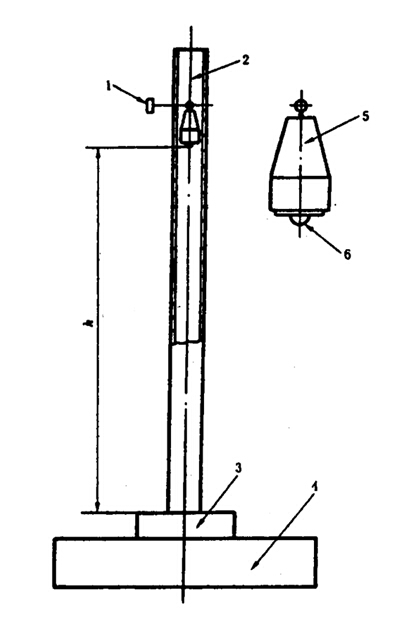

  本试验是使电气设备承受质量为1kg的冲击锤自高度h垂直下落时的作用。高度h由冲击能量E导出。冲击能量E在表4中分别列出(h=E/10hmEJ)。冲击锤应装有一个直径为25mm的半球形淬火钢制冲击头。
  表4 冲击试验能量

 每次试验前应检查冲击头表面是否良好。
  试验通常是在一个完全装配好的并可投入使用的电气设备上进行。但是如果这样试验对透明零件是不可能时,则应将透明件装在它本身的或类似的支架上进行试验。制造厂和检验单位协商同意,允许在空外壳上进行试验。
  玻璃透明件应在三个样品上进行试验,每个样品只试验一次,其他零件应在二个样品上进行试验,每个样品在两个不同位置各进行一次试验。
  采用机械危险程度等级低的冲能进行试验的电气设备,(应按27.29)用符号X标明。
  冲击点应是检验单位认为最薄弱的部位,电气设备应安装在一个合适的钢制基座上,当被试表面是平面时,冲击方向垂直于这个平面,当被试表面不是平面时,冲击方向应垂直于冲击点所接触的切平面。基座的质量最少应有20kg,采用刚性固定或埋在地中(如浇注混凝土)。相应的试验装置示例见附录G
  通常试验环境温度为(20±5,当材料性能数据说明其在低温下抗冲击性能降低时,试验应在规定温度范围的最低温度下进行。
  当电气设备的外壳或外壳部件为塑料材料时,包括旋转电机的塑料风罩和挡风板,根据23.4.7.1规定试验应在上限温度和下限温度下进行。
  23432 跌落试验
  携带式电气设备除了进行23.4.3.1的冲击试验外,还应在使用状态下从1m高跌落到水平的混凝土的平坦表面上四次,样品的跌落位置由检验单位确定。
  非塑料外壳设备试验应在(20±5温度下进行,当材料性能数据说明其在低温下抗冲击性能降低时,试验应在规定温度范围的最低温度下进行。
  当电气设备的外壳部件为塑料时,试验应按23.4.7.1规定的下限环境温度进行。
  23433 试验要求
  冲击试验和跌落试验不应引起影响到电气设备防爆型式的任何损坏。
  表面损伤、表面涂漆损坏、电气设备散热片和其他类似部分的破裂和小的凹陷都可以不考虑。
  外风扇的保护罩和通风孔的挡板经受试验后,应不产生位移或变形,以免引起与运动部分磨擦。
  2344 外壳防护等级的试验
  试验程度和验收标准按照GB4208的规定进行,但旋转电机应按照GB-T4942.1的规定。
  当制造厂验收规范(如有关的产品标准)比GB4208GB-T4942.1更严格时,当其不影响防爆性能时亦可使用。
  符合GB4208标准的设备应按标准12.4的第一种类型外壳进行试验。
  按照GB4208被试验设备不允许带电。
  按照GB420811.3b)进行绝缘性能试验时,试验电压有效值为(2UN+1000×(100±10%V,施压时间为10~12s,这里UN为设备的最大额定电压。
  如果某一爆炸性气体环境用电气设备的标准对防护试验有了验收规定时,则应该用此标准规定代替GB4208GB-T4942.1
  GB-T4942.1的验收规定用于旋转电机时,除符合防爆标准外,还应符合其正常运行条件的要求。
  2345 绝缘套管扭转试验
  连接件的绝缘套管在连接或拆卸时导体会受到扭矩作用,因此绝缘套管应经受扭转试验,在安装中导电杆承受表5的力矩作用时,导电杆和绝缘套管都不允许转动。
  表5 绝缘套管试验力矩



    2346 温度试验

  23461 温度测定
  温度试验除了测定其最高表面温度之外,其余都是在额定状态下进行。最高表面温度测定应在额定电压的90%~110%间最不利条件下进行。
  测得的最高表面温度:
  ——对于类电气设备,不应超过本标准5.1.1的规定值;
  ——对于类逐台进行温度试验的电气设备,不应超过电气设备标志标明的温度;
  ——对于类不是逐台进行温度试验的电气设备,在T6T5T4T3温度组别时应比标志的温度或温度组别的温度低5K,在T2T1时比标志温度或温度组别的温度低10K
  测定结果应按额定状态下最高环境温度进行修正。
  表面温度、电缆或导线的进线口的温度和本标准及相应防爆型式专用标准提到的其他部件的温度,它们的测定应在电气设备处在正常工作位置和周围空气处于静止的情况下进行。
  电气设备可能有多种使用位置时,应在每种使用位置上测定温度,并取其最高温度。如果测定的温度只适用于某一特定的使用位置,则应在试验报告中说明,并且电气设备应用标记“X”或用小标牌标明。
  测量元件(温度计、热电偶等)和连接用的导线的选择和布置,应使它们对电气设备的发热特性不产生明显的影响。温度试验在温度变化不超过2K/h时,则认为已达到稳定温度。
  检验单位还应测定塑料外壳或外壳部件的最热点的温度(见7.2)。
  23462 热剧变试验
  灯具的玻璃透明件和电气设备观察窗玻璃应经受热剧变试验,试验时使它们处在最高工作温度下,用温度为10℃±5℃、直径为1mm的喷射水对其喷射而不破裂。
  2347 非金属外壳和外壳的非金属部件的试验
  23471 试验环境温度
  当根据本标准或1.2条防爆型式专用标准试验时,试验应分别在最高和最低环境温度下进行,试验环境温度应为:
  ——对于上限温度,应比最高工作温度高10K,最多高15K
  ——对于下限温度,应比最低工作温度低5K,最多低10K
  23472 塑料外壳的塑料部件的试验
  对于类电气设备应做以下试验:
  二只样品依次做耐热试验(23.4.7.3)、耐寒试验(23.4.7.4)、机械试验(23.4.7.7),最后做有关的防爆试验。
  二只样品依次做耐油脂试验(23.4.7.6)、机械试验(23.4.7.7),最后做有关的防爆试验。
  二只样品依次做耐矿用液压液作用试验(23.4.7.6)、机械试验(23.4.7.7),最后做有关的防爆试验。
  对于明显不影响防爆性能的试验可以不对每个样品都做,试验样品可以减少。
  对于类电气设备应做以下试验:
  二只样品依次做耐热试验(23.4.7.3)、耐寒试验(23.4.7.4)、机械试验(23.4.7.7),最后做有关的防爆试验。
  23473 耐热试验
  当设备最高工作温度不高于75℃时,则与防爆型式有关的塑料外壳或外壳部件,应在相对湿度为(90±5%,温度比最高工作温度高(20±5K,但最低为80℃的环境中,连续保持四周。如果最高工作温度高于75℃,外壳或外壳部件应在温度为(95±2、相对湿度为(90±5%的环境中连续保持2周,接着在高于最高工作温度(20±2K的环境中连续保持2周。
  23474 耐寒试验
  与防爆型式有关的塑料外壳或外壳部件,在按照23.4.7.1规定的最低试验环境温度下连续保持24h
  23475 光老化试验
  234751 光老化试验仅适用于无防光照的塑料外壳或外壳部件,对于类电气设备仅适用于灯具。
  试验按照ISO179的规定进行,对6只标准尺寸为50mm×6mm×4mm的试棒进行试验,该试棒的成型条件应与实际外壳生产条件相同,条件将在电气设备试验报告中给出。
  该试验应按照ISO4892进行。试品置于一个试验箱中,箱中装有氙灯和模拟太阳光滤光系统,样品的黑体温度为(55±3条件下试验1000h
  其判定标准按ISO179对其进行冲击弯曲强度测试,光照后的样品向光照面冲击弯曲强度应为光照前试样弯曲强度的50%以上。对于光照试验之前,由于不发生断裂不能测试冲击弯曲强度的材料,光照试验后,断裂的试棒不允许多于三根。
  234752 如果电气设备在安装时有防光(如日光和灯光)照措施,第23.4.7.5.1的试验可以不进行。但应在设备上标示X
  23476 Ⅰ类电气设备的耐化学试剂试验
  塑料外壳及外壳部件应做以下试剂的耐化学性试验:
  ——油和润滑脂;
  ——矿用液压液。
  有关试验应在四个外壳试品上进行,该外壳应密封以防止试验液进入空腔内部。
  二个样品应放在温度(50±2)℃ISO1817附录浸油参考资料规定的2号油中(24±2h
  另二个样品放在温度(50±2(设备使用环境温度为-20℃+60℃)、含水35%(按体积计)的聚合水溶液构成的液压液中持续(24±2h
  试验后,将外壳样品从液体中取出擦干,在试验室环境中存放24h,然后样品均应符合本标准24.4.7.7机械试验要求。
  如果一只或更多的样品均未通过机械试验,应按照本标准27.29)的规定在铭牌上加注符号“X”,表明其安全使用的特殊条件,并在证书中说明。
  23477 机械试验
  按照本标准23.4.3的规定,外壳应做机械试验,对于塑料外壳应符合23.4.7.2的要求。试验应按以下条件进行:
  a) 冲击试验
  冲击点应选在外露的外壳部件上,如果非金属外壳由另外一外壳保护,仅对保护外壳做冲击试验。
  试验应按23.4.7.1的规定分别在最高和最低试验环境温度下进行。
  b) 跌落试验
  携带式电气设备应按23.4.7.1规定的温度做跌落试验。
  23478 塑料外壳部件的表面电阻试验
  表面电阻试验如零件尺寸允许则在零件上进行,或在图4所示的矩形试件上进行。在试件表面上用导电漆画两条平行的电极,导电漆溶剂对绝缘电阻不应有明显影响。
  试件应具有一个完整的表面,并用蒸馏水擦净,然后用异丙基乙醇(或其他任何能与水混合且不影响试样材料性能的溶剂)清洗,再用蒸馏水清洗并干燥,不得用手触摸,置于7.3规定的温度和湿度下24h,试验应在该环境条件下进行。
  在两极间施加(500±10V的直流电压,历时1min
  试验时的电压应足够稳定,使电压波动所产生的充电电流与流过试件的电流相比可以忽略不计。在某些情况下,要求使用电池组或蓄电池。
  绝缘电阻等于施加在电极间的直流电压与施加电压1min时流过两极间的电流之比。



         尺寸单位:mm

  图4 涂导电漆电极的试样
  2348 爆炸性混合物中的试验
  各防爆型式的专用标准都规定了是否在爆炸性混合物中进行试验以及使用的爆炸性混合物。
  注:工业用气体和蒸气的纯度一般符合试验的要求,但是如果纯度低于95%则不应当使用。试验室温度、大气压力和爆炸性混合物湿度变化的影响可忽略不计。
  24 例行检查和试验
  制造厂必须进行例行检查和试验,以确保所生产的电气设备与交给检验单位的样机和资料相符。制造厂还应进行1.2有关标准规定的例行检查和试验。
  25 制造厂责任
  按本标准第27章的电气设备标志,制造厂应履行自身的责任:
  ——电气设备在安全方面应有良好的安全性;
  ——产品通过第24章规定的全部例行试验,并且与提交检验单位的样品和技术文件相符。
  26 电气设备改造和修理后的检查试验
  在电气设备上进行修改,如果涉及到设备的防爆类型和温度时,应把修改好的设备重新提交给检验单位检验。
  注:电气设备的修理涉及到防爆类型时,修理过的部分应重新做一次例行试验,这试验不必由制造厂进行。
  27 标志
  注:为了安全,下列标记应仅使用在符合1.2所述的有关防爆型式的专用标准规定的电气设备上,这是很重要的。
  271 电气设备应在主体部分的明显地方设置标志。
  标志必须考虑到在可能存在的化学腐蚀下,仍然清晰和耐久。
  注
  1 标志Ex、防爆型式、类别、温度组别可用凸纹或凹纹标在外壳的明显处。
  2 标志牌的材质应采用耐化学腐蚀的材料,如青铜、黄铜或不锈钢。
  272 标志牌(铭牌)必须包括下列各项:
  1) 制造厂名称或注册商标。
  2) 制造厂所规定的产品名称及型号。
  3) 符号Ex,它表明这些电气设备符合1.2所述的某一种或几种防爆型式的规定。
  4) 所应用的各种防爆型式的符号:
  充油型 o
  正压型 p
  充砂型 q
  隔爆型 d
  增安型 e
  本质安全型 a ia
  本质安全型b ib
  浇封型 m
  注:对无火花型“n”见第1章注1。不符合本标准和1.2专用标准的电气设备,如经检验单位认可,可在产品上标示符号“s”做为特殊型。
  5) 电气设备的类型符号:
  (煤矿用电气设备);
  ⅡAⅡBⅡC(除煤矿外其他爆炸性气体环境用电气设备)。
  如果电气设备只允许使用在某一特定的气体中,则在符号后面写上气体的化学符号或名称。
  6类设备的温度组别或最高表面温度(),或者两者并有。当这两个符号都用时,温度组别放在后面,并用括号括上。
  例如:T1350℃,或者350℃T1)。
  最高表面温度超过450℃类电气设备,应标出温度数值。
  例如:600℃
  用于特殊气体的类电气设备,不必标出相应温度。在符号5.2规定时,标记上应包括TaTamb和环境温度范围或符号×
  7) 产品编号,但下列情况除外:
  ――接线用的附件(电缆和导管引入装置、挡板、连接板、插接装置、绝缘套管);
  ――表面积很小的电气设备。
  8) 检验单位标志。
  9) 如果检验单位有必要说明安全使用的特殊条件时,则在防爆合格证号后面加上符号×,检验单位可以认可警告标志来代替所要求的“×”标记。
  注:制造厂应确保将安全使用特殊要求及有关文件交给用户。
  10) 在1.2有关防爆型式的专用标准中规定的补充项目。
  11) 电气设备一般标准通常所规定的项目。该标志检验单位不再检验。
  12) 其他。
  273 一个电气设备的不同部位使用不同的防爆型式时,则每个相应部位都应具有相应防爆型式的标志。
  如果一个电气设备上使用着一种以上的防爆型式时,则首先标明主要防爆型式的标志,接着是其他防爆型式的标志。
  274 27.23~6)的标志应按前述顺序排列。
  275 13章规定的Ex元件应在明显处标志,且其标志应清晰耐久,标出以下内容:
  1) 制造厂名称或注册商标;
  2) 制造厂所规定的名称、型号;
  3) 符号Ex
  4) 防爆型式符号;
  5 Ex元件组别符号;
  6) 检验单位名称或标记;
  7) 防爆合格证与后加符号“U”
  8 1.2防爆型式专用标准规定的附加标志;
  9 Ex元件一般标准规定的标志。该标志检验单位不再检查。
  276对于小型电气设备及Ex元件,由于体积有限,检验单位可以允许减少部分标记内容,但至少应包含以下内容:
  1) 制造厂名称或注册商标;
  2 Ex符号和防爆型式;
  3) 检验单位名称或符号;
  4) 防爆合格证编号;
  5) 对于电气设备标符号×,对于Ex元件标符号U
  277 防爆标志示例
  2771 Ⅰ类隔爆型:ExdⅠ
  2772 ⅡB类隔爆型T3组:ExdⅡBT3ⅡA类本质安全型ia等级T5组:ExiaⅡAT52773 采用一种以上的复合型式,须先标出主体防爆型式,后标出其他防爆型式。如类主体增安型并具有正压型部件T4组:ExepⅡ T4
  2774 对只允许使用于一种爆炸性气体环境中的电气设备,其标志可用该气体化学分子式或名称表示,这时可不必注明温度组别。例如:类用于氨气环境的隔爆型:Exd ⅡNH3ExdⅡ氨。
  2775 类电气设备的标志,可标温度组别,也可标最高表面温度,或二者都标出。例如:最高表面温度为125℃的工厂用增安型:ExeⅡT4ExeⅡ125℃)或ExeⅡ125℃T4)。
  2776 复合型电气设备。应分别在不同防爆型式的外壳上标出相应的防爆型式。
  2777 ⅡC类本质安全型ib等级关联设备T5组:ExibⅡCT5
  2778 Ⅰ类特殊型:Exs Ⅰ
  2779 对使用于煤矿中除甲烷外,还有其他爆炸性气体,如ⅡBT3组可燃性气体的隔爆型:ExdⅠ/ⅡBT3
  27710 对既适用于类又适用于ⅡBT4组的隔爆型:ExdⅠ/ⅡBT4
  27711 为保证安全,指明在规定条件下使用的电气设备,例如指明具有抗低冲击能量的电气设备,在其防爆合格证之后加符号“×”。如×××××
  27712 各项标志须清晰、易见并耐久。

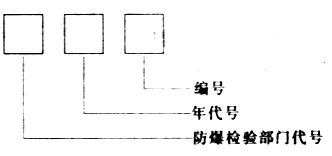

  27713 防爆合格证编号方法如下:



      附录A

  (标准的附录)
  检验程序1]
  采用说明:
  1]IEC60079-0中无此附录。根据我国具体情况和检验工作的需要,按照GB3836.1(第1版)的有关规定提出。
  A1 各单位按本标准及1.2防爆型式专用标准试制的电气设备,均须送国家授权的质量监督检验部门按相应标准的规定进行检验。对已取得防爆合格证的产品,其他厂生产时,仍须重新履行检验程序。
  A2 检验工作包括技术文件审查和样机检验两项内容。
  A3 技术文件审查须送下列资料:
  a) 产品标准(或技术条件);
  b) 与防爆性能有关的产品图样(须签字完整,并装订成册)。
  以上资料各一式二份,审查合格后由检验部门盖章,一份存检验部门,一份存送检单位。
  c) 23.2规定检验单位认为确保电气设备安全性必要的其他资料。
  A4 样机检验须送下列样机及资料:
  a) 提供符合合格图样的完整样机,其数量应满足试验的需要。检验部门认为必要时,有权留存样机;
  b) 产品使用维护说明书一式二份,审查合格后由检验部门盖章,一份存检验部门,一份存送检单位;
  c) 提供检验需要的零、部件和必要的拆卸工具;
  d) 有关试验报告:
  以上试验报告和记录各一份。
  e) 有关的工厂产品质量保证文件资料。
  A5 样机检验合格后,由检验部门发给防爆合格证,有效期为五年。
  A6 取得防爆合格证后的产品,当进行局部更改且涉及相应标准的有关规定时,须将更改的技术文件和有关说明一式二份送原检验部门重新检验,若更改内容不涉及相应标准的有关规定时,应将更改的技术文件和说明送原检验部门备案。
  A7 采用新结构、新材料、新技术制造的电气设备,经检验合格后,发给工业试验许可证。取得工业试验许可证的产品,须经工业试验(按规定的时间、地点和台数进行)。由原检验部门根据所提供的工业试验报告、本标准和专用标准的有关规定,发给防爆合格证后,方可投入生产。
  A8 对于既适用于类又适用于类的电气设备,须分别按类和类要求检验合格,取得防爆合格证。
  A9 检验部门有权对已发给防爆合格证的产品进行复查,如发现与原检验的产品质量不符且影响防爆性能时,应向制造单位提出意见,必要时撤销原发的防爆合格证
  注:检验部门在防爆合格证有效期内至少应对获证产品进行一次复查,包括对制造单位产品质量保证条件核查。
  附录B
  (提示的附录)
  气体和蒸气按其最大试验安全间隙(MESG
  和最小点燃电流(MIC)分级1]
  采用说明:
  1]IEC60079-0中该附录为附录A
  对隔爆型电气设备而言,气体和蒸气的分级是以最大试验安全间隙(MESG)为基础,在一个间隙长度为25mm的试验容器内完成的,测定MESG的标准方法是用IEC79-1A文件规定的试验容器;关于只有一个容积为8升的球形容器内,在间隙附近点火进行测定的方法,只有当有新规定的才予以修改。
  极限值为:
  A MESG大于0.9mm
  B MESG0.5mm0.9mm
  C MIESG小于0.5mm
  对于本质安全型电气设备,气体和蒸气的分级是以它们的最小点燃电流(MIC)与实验室用甲烷的最小点燃电流之比为基础确定的。测定MIC比值的标准方法,必须是采用IEC79-3规定的本质安全电路的火花试验装置,要用其他仪器测定,只有当有新的规定时才予以变更。
  极限值为:
  A MIC比值大于0.8
  B MIC比值0.450.8
  C MIC比值小于0.45
  大多数气体和蒸气,在两种测定中只进行一种即可列入合适的级别,下列情况下只需进行一种测定就可以。
  A MESG大于0.9mmMIC比值大于0.9
  B MESG0.550.9mm之间或MIC比值在0.50.8之间;
  C MESG小于0.5mmMIC比值小于0.45
  在下列情况下既要测定MESG,也要测定MIC比值。
  1) 在只测定MIC比值时,其值在0.80.9之间。要做出分级,就有必要再测定MESG
  2) 当只测定MIC比值时,其值在0.450.5之间,要做出分级,就有必要再测定MESG
  3) 当测定MESG时,其值在0.5mm0..55mm之间。要做出分级,就有必要再测定MIC比值。
  同一系列的物质中某一气体或蒸气,可以从这系列分子量较小的另一物质的测定结果中,初步推算出这种气体或蒸气属于那一级。
  下面表格中的气体和蒸气就是根据这个基本规则编制的。
  各种气体或蒸气附带的字母意义如下:
  a MESG值分级;
  b MIC比值分级;
  c) 既测定MESG,也测定MIC比值;
  d) 化学结构相似性分级(初步分级)。
  注
  1 按体积计,含15%及以下氢气的所有甲烷混合物都应列入工业用甲烷
  2 为了使一氧化碳和空气混合物在标准环境温度下达到饱和,一氧化碳可以含有足够的湿度。
  未列入表中的气体可按照MICMESG分类,但须注意其特殊性能(例如按照MICMESG列入ⅡC类,但它的爆炸压力超过氢气和甲烷,应列在ⅡC之外)。
  3 表中列出了温度组别的参考资料1]
  采用说明:
  1]为便于设计、制造和检验,本标准在表中增加相应气体的温度组别。
  表B



 表B(续)



       表B(续)



      表B(续)



  表B(续)



    B(续)



   附录C

  (标准的附录)
  类电气设备防潮要求1]
  采用说明:
  1]IEC60079-0中无此附录。
  C1 Ⅰ类电气设备,均应按C2的规定进行湿热试验。试验严酷等级应符合产品相应现行湿热带电工产品标准的规定,且至少为40℃6d
  C2 湿热试验按GB-T2423.4-1993GB-T14048.1-1993的规定进行。
  附录D(标准的附录)
  Ex电缆引入装置1]
  采用说明:
  1]IEC60079-0中该附录为附录B
  D1 总则
  D1.1本附录规定了Ex电缆引入装置的结构、试验和标志的一般要求,它可被1.2所列标准补充或修正。
  注:引入装置所适用的电缆最大直径由制造厂给出,用户应确保所选用电缆的最小尺寸包括公差在内大于或等于电缆密封圈所要求的数值。
  D2 结构要求
  D2.1电缆密封
  D2.1.1保证电缆和电缆引入装置密封性可用下列方法之一(见图D1):



  1-密封圈;2-引入装置;3-压紧元件;4-电缆;5-填料;
  6-密封垫;7-压紧填料元件
  图D1 电缆引入装置
  ――弹性密封圈;
  ――金属或复合密封圈;
  ――填料。
  电缆密封圈由单一材料或复合材料制成,其形状适合所用电缆。
  注
  1 对密封圈选材时,注意6.1的要求;
  2 外壳的防爆型式也取决于电缆内部结构。
  D2.2材料
  D2.2.1 7.3关于材料静电电荷的要求适用于电缆引入装置的外露件。
  D2.2.2 弹性密封圈材料应符合D3.3型式试验中的老化试验。
  D2.2.3 填料材料应符合第12章规定的粘接材料的规定。
  D2.3 夹紧
  D2.3.1电缆引入装置应能夹紧电缆,防止电缆从引入装置中被拔脱或扭转,这种夹紧作用可通过夹紧装置、密封圈或填料来实现。任何一种夹紧措施均应符合D3有关的型式试验要求。对非铠装电缆,可通过密封圈或填料来实现。
  D2.3.2 Ⅱ类无夹紧装置的电缆引入装置,如果将D3规定降低到25%进行夹紧试验合格,并且文件规定该装置仅用在类固定安装场所,并且用户保证夹紧电缆,则认为该装置亦可接受。这种装置应加标记“×”
  D2.4 电缆引入
  D2.4.1电缆引入装置不应有尖锐棱角,以防损伤电缆。
  D2.4.2 可弯曲电缆进线口应有一个至少为75°的圆弧,半径至少为允许使用电缆最大直径的四分之一,但不必超过3mm(见图D2)。



  图D2 可弯曲电缆进线口圆角
  D2.5 电缆引入装置安装之后,应仅通过工具才能拆卸下来。
  D2.6 把电缆引入装置固定在电气设备外壳上的措施应能使引入装置在承受D3的夹紧机械强度试验和耐冲击试验后保持不变。
  D2.7引入装置应能保证其与固定的外壳符合所要求的防护等级,试验方法见D3.5
  D3 型式试验
  D3.1 非铠装电缆和带编织覆盖层的电缆夹紧试验
  D3.1.1密封圈夹紧的引入装置
  夹紧试验应对每一类型的电缆引入装置密封圈的最大和最小尺寸进行试验。
  对于圆形电缆使用的弹性密封圈,将每种密封圈装在一个清洁、干燥、抛光的低碳钢圆形芯轴上,芯轴直径等于电缆引入装置的制造厂对密封圈所规定的电缆的最小直径。
  对于非圆形电缆,密封圈安装在一个清洁、干燥、尺寸等于引入装置制造厂规定尺寸的电缆上。
  使用金属密封圈时,将每种密封圈装在清洁、干燥的电缆样品上,电缆的直径等于密封圈所允许的,和电缆引入装置制造厂规定的最小直径一样。
  把带芯轴或电缆的密封圈安装的在入装置上,对螺栓(压盘式)或螺母(压紧螺母式)施以力矩来压紧密封圈,以防止芯轴或电缆滑动,对芯轴或电缆施加拉力(以牛顿为单位)等于:
  ――引入装置设计为圆形电缆时,20倍芯轴或电缆直径(以毫米为单位)。
  ――引入装置设计为非圆形电缆时,6倍电缆周长(以毫米为单位)。
  验收标准和试验条件见D3.1.4
  注:以上力矩大小由试验确定,或由引入装置制造厂提供。
  D3.1.2 填料夹紧引入装置
  该装置夹紧试验用两只清洁、干燥电缆样品实施,一个用最小允许尺寸,另一个用最大允许尺寸。
  按照制造厂准备的引入装置填料,填入有效空间里,待填料按照制造厂的规定变硬之后进行试验。
  施加以下拉力(以牛顿为单位)时,填料应能防止电缆松动:
  ――引入装置设计为圆形电缆时,20倍芯轴或电缆直径(以毫米为单位);
  ――引入装置设计为非圆形电缆时,6倍电缆周长(以毫米为单位)。
  验收标准和试验条件见D3.1.4
  D3.1.3 有压紧装置的引入装置
  夹紧试验应用每种引入装置对允许使用的不同规格电缆进行夹紧试验。
  每种引入装置安装一个清洁、干燥电缆样品,电缆样品由制造厂提供并符合该装置的要求。对于非圆形电缆,密封圈应安装在和规定使用的电缆尺寸相同的电缆上。
  电缆的压紧装置与电缆允许最大尺寸的密封圈一起安装在制造厂规定的引入装置上,然后把安装在引入装置上的密封圈拧紧,并紧固压紧装置,试验程序按照D3.1.1进行。
  D3.1.4 拉力试验
  把准备好的样品安装在拉力试验机上,施以上述规定的拉力,施力6h,试验环境温度为(20±5,如果芯轴或电缆样品位移量不超过6mm,则认为该密封圈、填料或引入装置合格。
  D3.1.5机械强度
  拉力试验之后,把样品从拉力机上移开做以下试验。
  D3.1.5.1对于用密封圈或压紧装置夹紧的引入装置,在螺栓或螺母上施以1.5D3.1.1的力矩进行机械强度试验,然后拆开检查元件。当未发现任何影响防爆型式的损坏时,则认为试验合格。密封圈的变形允许忽略不计。
  当引入装置为塑料材料时,如果由于螺纹的暂时变形而使试验达不到规定力矩,但没有明显损坏,则认为该装置合格。
  D3.1.5.2 由填料夹紧的引入装置,在不损坏填料的情况下,将密封腔打开检查,以填料无影响防爆性能的明显损伤为合格。
  D3.2 铠装电缆的夹紧试验
  D3.2.1 压紧铠装皮的铠装电缆的夹紧试验
  D3.2.1.1 试验应用不同尺寸的引入装置对规定的最小尺寸电缆进行试验。
  铠装电缆样品安装在引入装置的夹紧装置上,然后对螺栓(压盘式)或螺母(压紧螺母式)施以力矩压紧夹紧装置,防止电缆滑动,对电缆施加的拉力(以牛顿为单位):
  ――对于类铠装电缆,80倍电缆直径(以毫米为单位);
  ――对于类铠装电缆,20倍电缆直径(以毫米为单位)。
  注:上述的扭矩值可由试验确定或由制造厂提供。
  D3.2.1.2 拉力试验
  把准备好的样品安装在拉力试验机上,施加上述规定的拉力120s±10s,试验环境温度为(20±5
  如果铠装部位的位移实际等于零,引入装置的夹紧作用是合格的。
  D3.2.1.3机械强度
  在螺栓或螺母上加D32.1.1规定的1.5倍力矩,然后把引入装置拆开,当未观察到任何影响防爆型式的损坏时,则认为试验合格。
  D3.2.2未压紧铠装皮的铠装电缆引入装置按照D3.1非铠装电缆试验。
  D3.3弹性密封圈材料老化试验
  制造弹性密封圈材料的试验样品按GB-T6031标准规定准备,硬度测量也按该标准在环境温度下测量。
  把样品放在一个温度为(100±5的高温试验箱中168h,然后放在环境温度下24h,再放入温度为(-20±2的低温箱中48h,最后再放入环境温度下24h,再测量其硬度。
  在试验结束后,按照标准规定的硬度IRHD变化量不超过20%。
  当引入装置使用温度比16.8规定的温度高时,老化试验应比最高工作温度再高20K。如果低温低于-20℃时,试验的低温箱温度应为最低工作温度±2K
  D3.4 耐冲击试验
  试验按第23.4.3规定进行,引入装置应装规定的最小电缆。
  为了试验,引入装置固定在一个固定的硬钢板上或按制造厂规定卡牢。用螺纹固定的电缆引入装置按D3.1.5D3.2.1.1规定的力矩拧紧。
  D3.5 引入装置的防护等级(IP
  试验条件安GB4208的规定,对每种引入装置的不同密封圈允许尺寸进行试验。
  为了试验,每个密封圈安装在一个清洁、干燥、直径为制造厂规定密封圈允许最小直径的样品上,引入装置与电缆一起安装在密封的外壳上。
  D4 标志
  D4.1 引入装置标志
  引入装置按27.2规定标志,引入装置的螺纹入口应标出螺纹尺寸。
  如果标示位置有限,可按27.6规定的减少标志。
  D4.2电缆密封圈标志
  引入装置密封圈可适用于多种电缆,应标示出允许使用电缆的最小、最大直径(以毫米为单位)。
  当密封圈同金属垫圈一起使用时,同样可在金属垫圈上进行标志。电缆密封圈应有明确标志,以便用户选择适合密封圈的引入装置。
  当引入装置和密封圈使用环境温度超出-20℃+80℃时,应按D3.3进行试验,并标示出温度范围。
  附录E
  (标准的附录)
  类电气设备塑料外壳特殊要求1]
  采用说明:
  1]IEC60079-0中无此附录。
  E1 Ⅰ类电气设备塑料外壳应采用不燃或阻燃材料制成,并应能承受E2规定的燃烧性能试验。
  E2 Ⅰ类电气设备塑料外壳燃烧性能试验按GB-T11020中规定的火焰垂直试样法(FV法)进行。
  E3 试验结果以不低于FV2级的要求为合格。
  附录F
  (标准的附录)
  Ex元件应符合条款2]
  采用说明:
  2]IEC60079-0中该附录为附录C
  表F



F(续)



         附录G

  (提示的附录)
  冲击试验装置示例1]
  采用说明:
  1]IEC60079-0中该附录为附录D;



       1-调整高度用螺栓;2-塑料导管;3-试品;4-钢座(质量≥20kg);

  51kg钢质锤体;6 25mm锤头;h-坠落高度
  图G1

发布单位: 国家质量技术监督局

提出单位: 国家机械工业局

起草单位: 机械工业部南阳防爆电气研究所、煤炭科学研究总院抚顺分院和重庆分院、沈阳电气传动研究所

批准单位: 国家质量技术监督局2000-1-3























国家电伴热生产基地,国际伴热带制造专家;倾力打造国内最大规模电伴热产业集群

备案皖公网安备 34118102000521号
