03S401:管道和设备保温、防结露及电伴热
来源:安邦集团  浏览次数:11505  日期:2012年9月03日

    修编图集,代替87S159《管道和设备保温》。
    1、 编制背景:
    经过十几年的发展,首先是绝热层、防潮层和保护层的材料有了较大变化。第二是近几年的相关规范要求贯彻节能的要求。第三是近几年电伴热在工程中逐步推广应用,但没有相关规范。第四是给排水专业人员普遍对绝热层计算;电伴热产品选型及电量计算不熟悉。针对这些情况我们组织了7个生产企业共同编制了本图集。另外考虑到保温、防结露和电伴热在绝热层厚度计算和各层做法上有关联,因此将它们做为一个项目编制。

    2、 适用范围及编制内容
    2.1本图集适用于一般工业与民用建筑室内(或地沟内)金属(或塑料)管道和金属设备的热水保温及冷水防结露,金属管道和设备电伴热的热水保温及冷水防冻工程
    2.2本图集分保温及防冻露,和电伴热两大部分。
    2.3第一部分的“总说明”中详细介绍了绝热层、防潮层和保护层的材料、性能参数和适用条件;绝热层厚度计算公式、参数选取和计算例题;各地气象参数表。然后是各种绝热材料的保温厚度表和保温施工详图。再后是各种绝热材料的防结露厚度表和防结露施工详图。最后是材料表。
    2.4第二部分的“电伴热编制说明”中详细介绍了电伴热产品的种类,参数设置和运行要求,设计步骤、计算例题。然后是”施工验收说明。最后是相关计算表格和电热带施工详图。
    2.5相关技术资料中对部分产品做了进一步的介绍。

    3、 技术要求
    3.1与87S159相比较有如下变化
    ① 保温厚度表中增加了环境温度5℃和10℃两档;介质温度75℃一档改为60℃。
    ② 相关材料按现在的情况做了调整。
    ③ 保温和防结露中增加了塑料管。
    ④ 增加了电伴热的内容
    3.2绝热层较原来加厚了,这反映了节能的要求。另外塑料管通常也应做防结露。
    3.3电伴热计算的目的是确定供电量,并使电热带的长度便于施工。方法是通过调整绝热层厚度改电热带的长度。
    3.4电热带是设于管道(或设备)外表面与绝热层之间。用于热水保温时,外部做法同保温;用于冷水防冻时,外部做法同防结露。

    4、 使用方法
    4.1根据环境温度、介质温度和选用的绝热材料查保温厚度表得出绝热层的最小厚度。
    4.2防结露要先计算设计准数A,然后根据A值和选用的绝热材料查防结露厚度表得出绝热层的最小厚度。
    4.3当表中所列参数不满足需要时,设计人员应按“总说明”中的要求计算确定绝热层厚度。
    4.4按“电伴热编制说明”的要求经计算调整后确定绝热层材料和厚度,电热带类型、总用电量和控制要求。
    4.5设计人员将设计内容和图集号等注明在设计文件中、施工单位可按图集要求施工。
备注
代替87S159

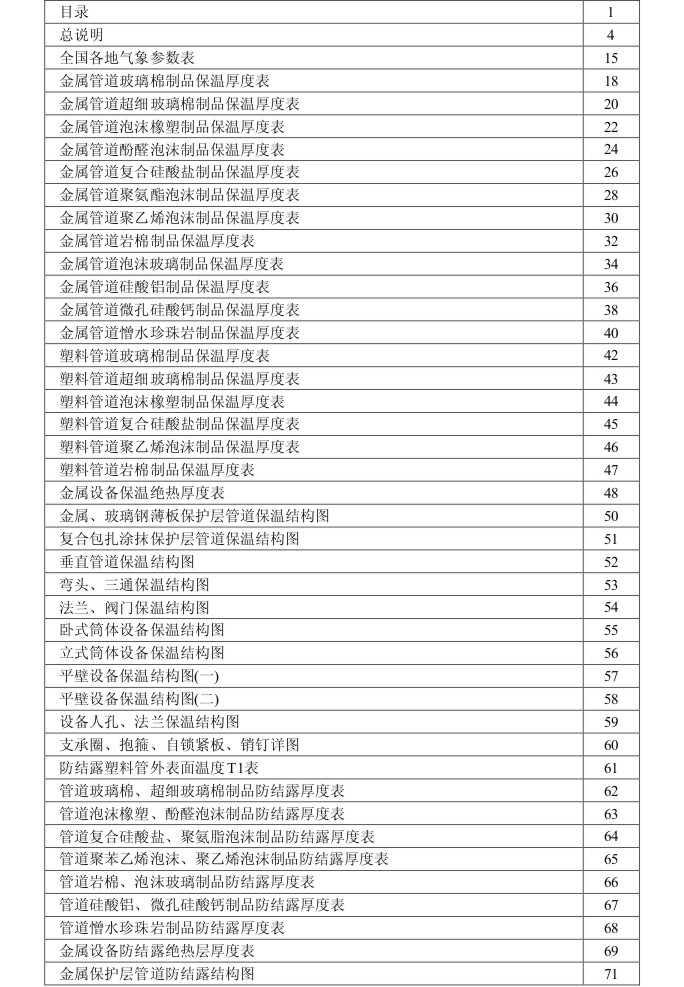

目录

 电伴热保温材料



样张:

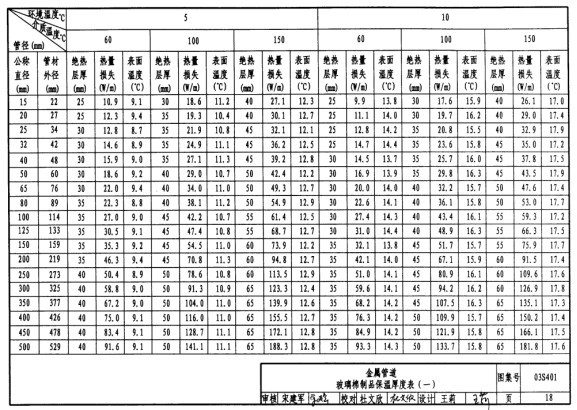

金属管道保温温度表

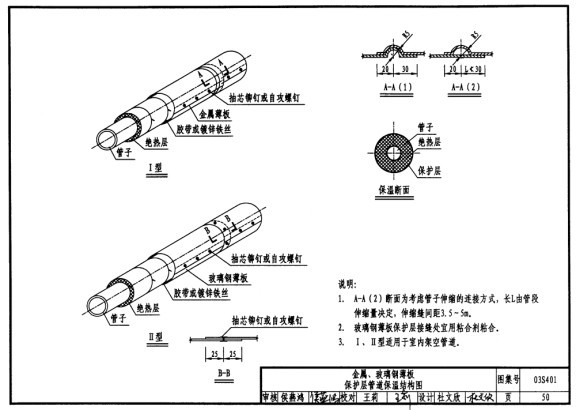

管道保温结构图

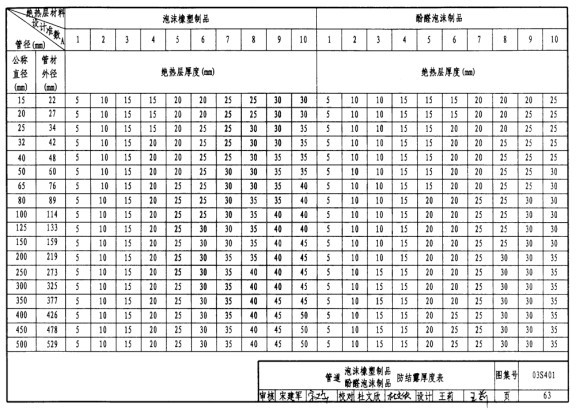

管道保温厚度

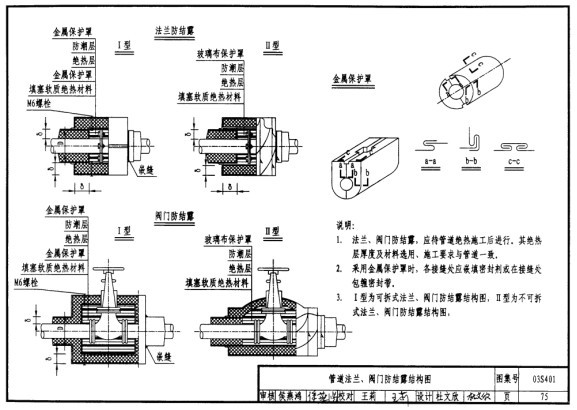

管道法兰、阀门保温结构图

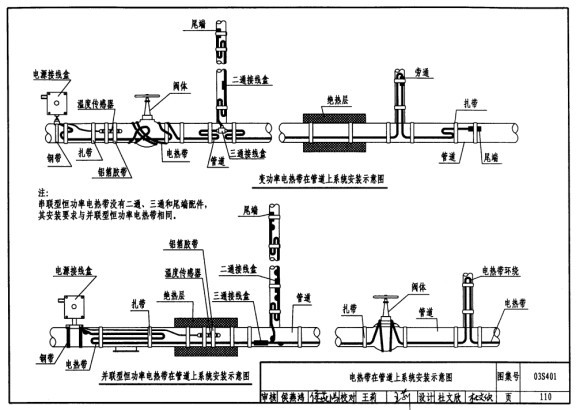

管道电伴热安装示意图
