自限温伴热带首尾端的正确接法(图解)
来源:安邦电气集团  浏览次数:42787  日期:2014年6月27日
    自限温伴热带也可称为为自控温伴热带(变功率电热带),是由由纳米导电碳粒和两根平行母线外加绝缘层构成,由于这种平行结构,所有自限温电伴热线均可以在现场被切割成任何长度,采用两通或三通接线盒连接。一个完整的电伴热控制系统,包括伴热带的安装、伴热带配件的安装、伴热电源的配置等。这里我们主要介绍伴热带安装中首尾端的处理方式。
    首先以伴热带的尾端为例,主要是达到密封效果。一是用专用防爆尾端接线盒,此类构件由正规的电热带厂家提供。二是用冷压绝缘接头连接,外面在用优质的热缩管进行绝缘处理。但是在工业类型场合,必须使用防爆等级高的带屏蔽的伴热带,并且匹配的尾端接线盒。

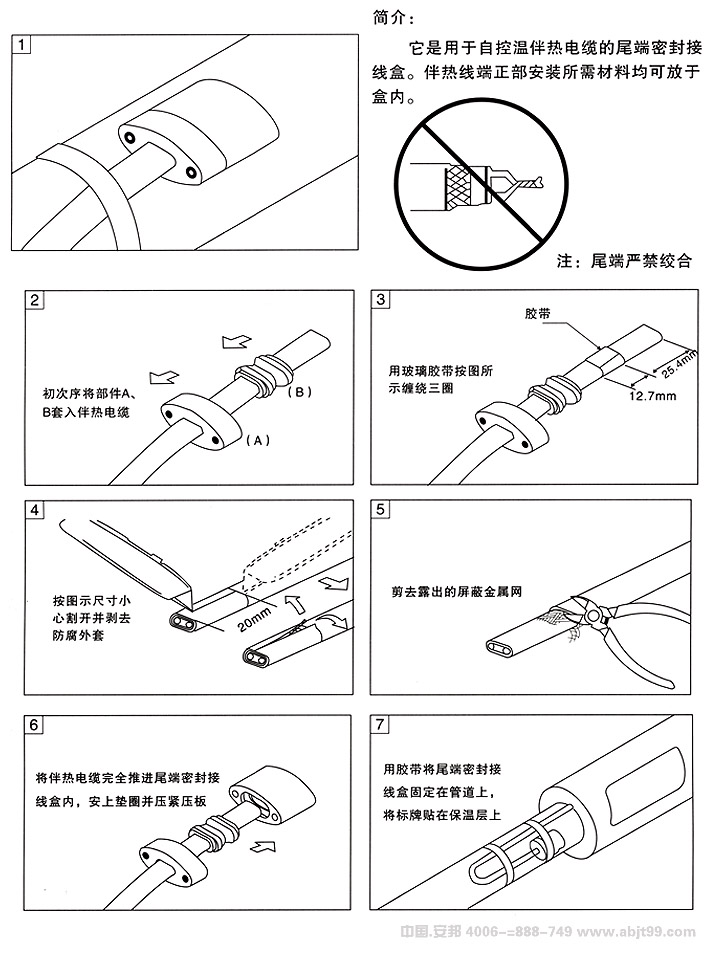

    伴热带尾端接线盒安装图:
电伴热带(伴热电缆)尾端密封接线盒安装图

     接着介绍伴热带首端的处理,就是电源的接线。通过防爆电源接线盒,可实现伴热带与电源线之间的连接(首端连接)。专用防爆电源接线盒内有四根接线柱,底部有两个扁平状的伴热带进出口,侧面有个圆柱形的电缆进线。在一般使用过程中,只需要使用其中两个电子接线柱,自限温伴热带不需要分零火线,直接连接即可。方便接线可以准备一些铜鼻子,剪线器,老虎钳等。具体操作图:

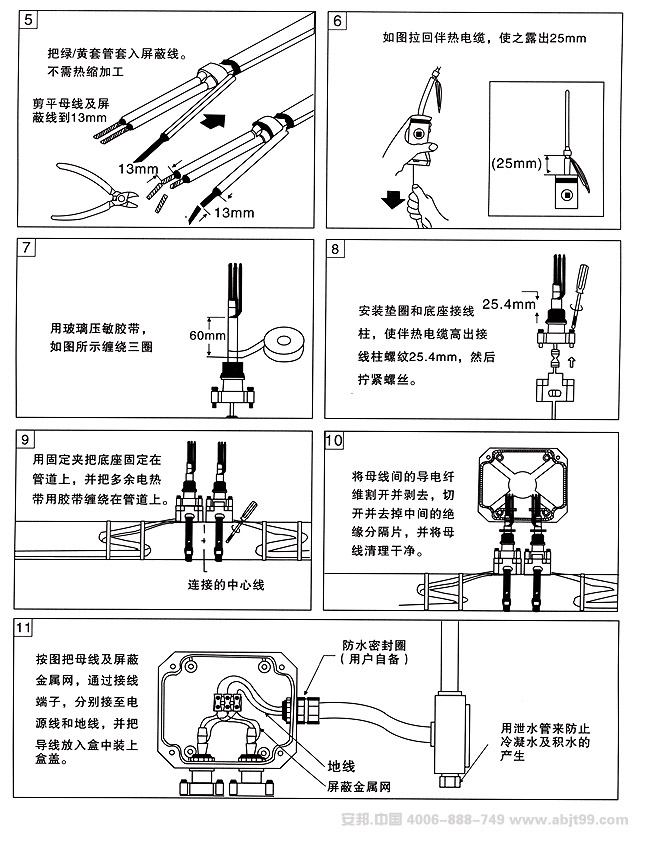

                          电伴热带(伴热电缆)双向电源接线盒安装图(一)

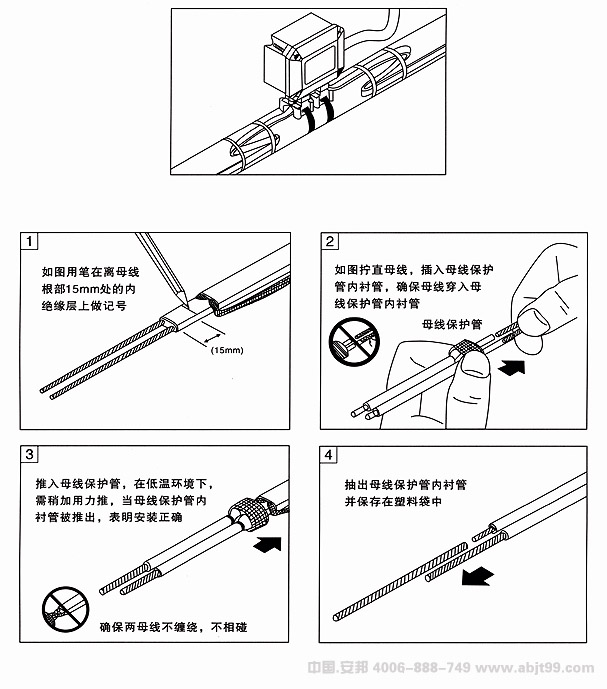

    电伴热带(伴热电缆)双向电源接线盒安装图(二)

     引用来源;电伴热带设计安装指导  电伴热带详解
