储罐式防爆电加热棒
储罐式防爆电加热棒
产品名称:储罐式防爆电加热棒
产品型号:DBRL储罐式防爆电加热棒
产品价格:电议
商标品牌:安邦
产品认证:EX
主要用途:用于罐储液体介质的加、伴热,适用于加热除汽油外的各种液体介质;可用于石油、化工、炼油、采油、精细化工、冶金、玻璃、电力、医药、卫生、食品等领域
详细说明

一、概述
    防爆电加热棒(以下简称电加热棒)是用矿物绝缘加热电缆作为发热元件的棒型加热器,用于罐储液体介质的加、伴热,适用于加热除汽油外的各种液体介质。可用于石油、化工、炼油、采油、精细化工、冶金、玻璃、电力、医药、卫生、食品等领域。

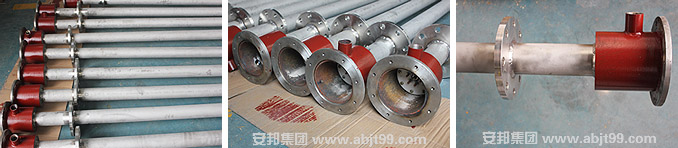

储罐式防爆电加热棒实物图


二、电加热棒的特点
    1、电加热棒结构坚实,抗弯强度高,小巧,密封,防爆,符合储存石油及其制品的各型式油罐加热和保温。
    2、电加热棒发热均匀,表面热负荷低,使用寿命长。没有无功损耗,热效率高,操作检修方便,日常无需维护。
    3、无需将容器内介质清除即可更换、维修。
    4、DBRL系列电加热棒不必在罐上开孔,利用人孔即可安装。


三、型号及含义



电加热棒型号说明图


四、工作原理及结构
    1、工作原理:加热电缆紧贴棒体内壁,热量传递棒体并通过棒体足够的外表面积传递给介质加热升温。
    2、电加热棒结构
    电热棒是根据GB3836.1-2000爆炸性环境用防爆电器设备的要求设计和制造,符合ExdeⅡBT3~T4级防爆要求。用户必须按本说明书中的要求设计、安装和使用,电热棒应与控制柜配套使用,以完备相应的液位配套保护。电热棒有DB型(直式)和DBRL型(直角软管式)两种,见图一和图二。

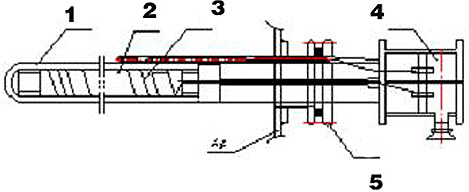

直式电加热棒结构图
①棒壳 ②芯管 ③ 加热电缆 ④接线盒 ⑤安装短节

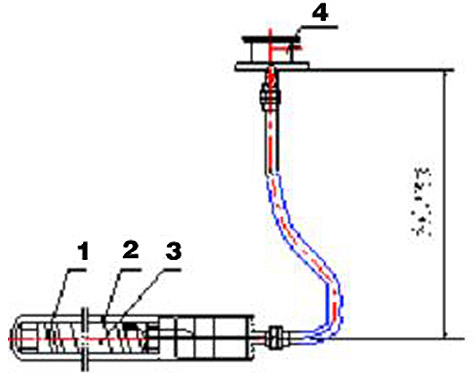

直角软管式电加热棒结构图

DBRL(直角软管)电热棒结构示意图 ①加热电缆 ②壳体 ③芯管 ④接线盒


    10~300KW卧式电加热器外形尺寸(见表一),DBRL型电加热棒是专门为小型油罐可以在不清洗内部、不在罐壁上重新开孔的条件下能够直接从罐人孔内插入安装而设计的,亦可用于不便在罐侧面开口需在上部安装的储罐(如埋地罐)。其加热部分在下部水平段,垂直部分为引出线段,高度视用户具体要求确定,接线盒在罐人孔外部连接。


五、型号及规格
    1、DB(C)系列型号及规格表 (表一)



DB(C)系列电加热棒型号及规格表


    2、DBRL(C)系列型号及规格表 (表二)



DBRL(C)系列电加热棒型号及规格表


注:1、可根据用户要求设计、制作非标尺寸的产品。
    2、DB(C)系列安装用短节用户可以按我方提供的图纸自行加工,也可随产品出厂配套供应。
    3、DBRL系列产品表中所列最大功率为24KW,选用大功率时,可采用双棒结构,按用户要求另行设计。


六、使用环境及条件要求
    (1)环境温度:-20℃~+40℃
    (2)环境相对湿度:小于95%
    (3)海拔高度:小于2000m
    (4)电压波动为: -10%~+5%


七、选用注意事项
    1、使用场所:
    ExdeIIBT3/T4增安隔爆型适用于含有ⅡA、ⅡB类T1~T4温度组别爆炸性气体或蒸汽与空气形成爆炸性气体混合物的2区环境。ExdIIBT4
    隔爆型适用于含有ⅡA、ⅡB类T1~T4温度组别爆炸性气体或蒸汽与空气形成爆炸性气体混合物的1区、2区环境。
    2、加热介质:除汽油外的液体。
    3、加热棒的温度组别随加热介质的温度确定。
    4、介质加热温度小于100℃,加热棒温度组别按T4。
    介质加热温度小于150℃,加热棒温度组别按T3。


八、配套设备和附件的选用
    为确保加热棒安全运行,加热棒必须与配套的介质温度控制装置及液位保护装置连锁使用。用户选用配套设备和附件时必须达到使用注意事项要求。
    加热棒配套的设备为:电热控制柜。
    附件:防爆测温电阻、低液位保护装置(防爆浮球液位控制器)、超温控制装置。
    以上设备、附件由用户自行选用,我公司可为用户提供上述配套设备和附件的参考选用方案。



注:1、安邦提供多规格电加热器的订制,用户只需将设备技术图纸与技术要求提供给我公司技术部就可。我公司将根据现场工况与温度要求计算加热器的设计功率和电加热的外型结构,并且将附图与用户,并对电加热器的具体外型尺寸和安装方式与用户进行研究与沟通。
    2、具体情况可直接联系我公司销售部门,安邦将为您提供整套的电加热解决方案。
