XGN2一12箱型固定式金属封闭开关柜
XGN2一12箱型固定式金属封闭开关柜
产品名称:XGN2一12箱型固定式金属封闭开关柜
产品型号
产品价格:电议
商标品牌:安邦
产品认证:CE RoHs EX
主要用途:适用于3.6~12kV三相交流50Hz,单母线、单母线带旁路、或双母线系统中作为接受和分配电能之用,安装于户内。
详细说明

一、概述
    XGN2(A)-12箱型固定式金属封闭开关设备(以下简称开关柜),为全国联合设计最新产品,适用于3.6~12kV三相交流50Hz,单母线、单母线带旁路、或双母线系统中作为接受和分配电能之用,安装于户内。
    该产品符合国家标准GB3906《3-35KV交流金属封闭开关设备》即及国家标准IEC298的要求,并且有两部提出的“五防”联锁功能。本开关柜的主开关采用ZN□-10系列真空断路器,配用CD10和CT8操作机构,采用GN□-10旋转隔离开关和GN22-10大电流隔离开关等系列产品。主开关也可用SN10少油断路器。具有结构合理、安全可靠、操作简便、维护方便等特点,系10KV级开关设备之替代型产品。
二、型号及其含义

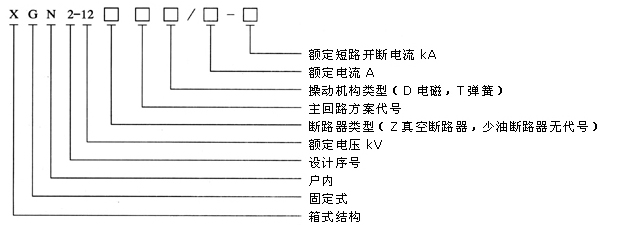

XGN2一12箱型固定式金属封闭开关柜型号

三、使用环境条件
    1、海拔不超过1000m;
    2、周围空气温度:上限+40℃,下限-25℃;
    3、相对湿度不大于90%;
    4、无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
四、主要技术参数

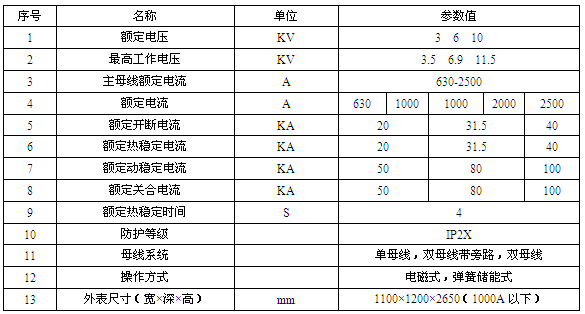

固定式金属封闭开关柜技术参数

五、结构特点
   1、产品为金属封闭式结构,满足国家标准GB3906和国际标准IEC298的要求,防护等级达IP2X,可有效地防止异物进入柜内造成短路故障,并可防止人体接近带电体和运动部件
  2、柜内不采用任何形式的相间、相对地绝缘隔板(可复合绝缘)。相间、相对地空气绝缘距离大于125mm,柜内均采用较大爬距的支持绝缘子(或套管), 使开关柜具有较高的绝缘强度和绝缘稳定性。
  3、产品满足严酷条件下Ⅱ类设计要求,可适用于凝露频繁并有严重污秽的场所。
  4、主开关(如断路器)固定安装于距地面较近的部位,主开关室高度为1.8m,有较大的检修空间,检修人员可方便地站在地面上对主开关进行检测维修。
  5、采用旋转式隔离开关,该隔离开关在分断位置时旋转导体接地,即在带电体(主母线)和被隔离导体(如断路器)之间形成“金属分隔”(即两个对地接口)。这时带电体只可能发生相间或相对地放电,而不致波及隔离导体,从而保证了检修人员的安全。
  6、电缆接地端头距地面600-800mm,电缆室留有较大的空间,便于电缆的制作安装和监测维护,电缆室与电缆沟之间采用塔型号橡胶圈封闭,以防潮湿及小动物通过电缆沟进入柜内。
 7、主开关、隔离开关、接地开关及柜门之间的联锁机构均采用强制性机械闭锁方式,产品满足“五防”功能要求。隔离开关、主开关的传动操作设计与机械联锁装置统筹考虑,使用机械联锁装置结构简单、动作可靠。
 8、结构比较紧凑,主要结构分为标准型和改进型两种方式。标准型外形尺寸:宽×深×高1100×1200×2650(开关柜额定电流≤1600A及以下时)宽×深×高1200×1200×2650(开关柜额定电流≥1600A及以下时)改进型外形尺寸:宽×深×高900×1000×2300(开关柜额定电流≤1600A及以下时)宽×深×高1100×1200×2500(开关柜额定电流≥1600A及以下时)
  *注:如有架空进出线需另外增加400-600深的附柜,如有带旁路方案需另外增加700-900深的附柜。

六、订货须知
    订货时用户须提供下列资料:
    1、主接线方案图编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置及开关柜的排列配置图等;
    2、开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图;
    3、开关柜内主要电气元件的型号,规格及数量;
    4、如开关柜之间或进线柜需要的母线桥连接,应提供母线桥断的额定载流量,母线桥的跨度,距地高度等具体要求数据;
    5、开关柜使用的在特殊环境条件时,应在订货时详细说明;
    6、其他特殊要求;
