防爆温度控制器按照GB3836-2000《爆炸性环境用防爆电气设备》的有关规定制造,防爆标志“EⅡBT4”,产品分陆用和船用两类,适用于二区爆炸性气体混合物T1-T4温度级别场合自动控制管线或罐体的介质工艺温度。

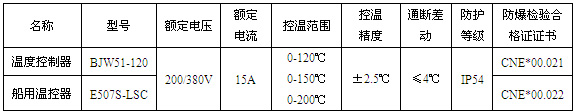

1、 产品主要技术参数

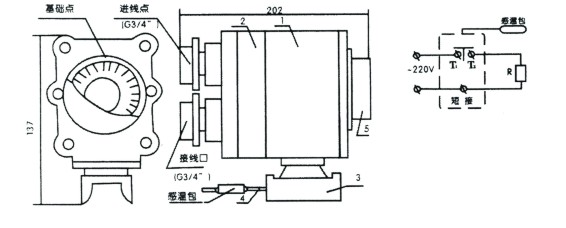

2、 产品简介 温度器主要由芯盒1.接线盒;2.盒座;3.控温元件和测温毛细管;4.温度调节盒;5.胶封材料等组成。芯盒里装有控温元件。控温元件调节轴和测温毛细管采用隔爆结构和胶封结构,供控制电缆的进线和出线使用。产品结构见下图:
说明:1.虚线框表示温控器接线盒,T1,T2温控器触点;2.R在单相回路中表示电热带,在三相回路中表示交流接触器线圈
3、温控器工作原理 温控器感温包接触到的被控介质温度升高时,温包中的液体受热膨胀,当被控介质超过设定温度时,T1、T2触点断开,于是自动切断电源,停止伴热。此时,感温包温度慢慢降低;当温度低于设定温度时,触点T1、T2重新闭合,又自动回复送电。
4、温控器的安装使用与维护 (1)打开温控器接线盒盖,拧下接套,将进、出线电缆各自穿过接套、压圈、橡胶密封圈进入接线腔。 (2)在工作电压为220V/110V的单项系统中,将进、出线中各自一根芯线分别装在“T1”和“T2”接线柱上,剩下的一根进线和一根出线接在“短接”线柱上,然后拧紧线盖螺钉。 (3)在380V三相系统中,必须增加一只交流接触器KM,将其主接触点接入负载回路,温控器的触点T1、T2接入220V或380V的控制回路,通过KM线圈得电、失电来控制负荷回路的通与断。安装时,来自配电箱的一根二芯控制电缆通过一只线嘴进入接线腔,接在温控器T1、T2触点上,另一只线嘴空着不用。

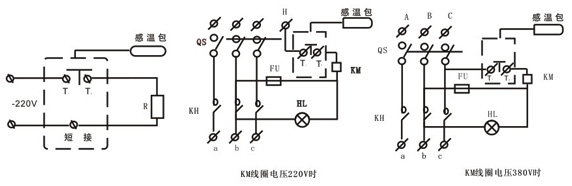

其电气原理见下图:
QS-断路器; FU-熔断器; KM-交流接触器; T1、T2-温控器触点; HL-通电指示灯
说明:1.虚线框表示温控器接线盒,T1、T2温控器触点; 2.R在单相回路中表示电热带,在三相回路中表示交流接触器线圈
(4)打开温度调节盖,将旋钮上的介质工艺温度数对准芯壳上的红色上基准点,然后上紧盒盖螺钉。 (5)将盒座用管卡固定在管道的适当部位(一般在电源接线盒附件),并将测温毛细管用耐热压敏胶带敷设在被测管管表面,感温包用铝箔胶带紧贴在管道被测温度的部位上,并用耐热压敏胶带扎牢。测温毛细管安装部位应远离电伴热带,以防误动作。 (6)电源线接入电网,控制线通过防爆电源接线盒接入电伴热带,检查无误后即可送电工作。 (7)温控器安装注意事项 a、感温包只能水平安装、盒垂直向下安装,否则会出现温度不稳定现象。 b、接线盒如有变形、裂痕盒损坏,应停止使用,更换新的温控器 (8)温控元件是否正常工作的判断方法 将万用表电阻档接触“T1”、“T2”触点:从低到高转动调温旋转,在气温刻度线附件(温包放在空气中)能听到“卟卟”触点开闭响声,且万用表指针由“断→通”,则表示正常;若指针不动,表示温控元件已坏。
